一、引言：读懂“导通”才能测准好坏
MOS管（金属氧化物半导体场效应晶体管）是现代电力电子电路的核心开关元件，在开关电源、电机驱动、电池管理系统、汽车电子乃至光伏逆变器中无处不在。无论您是电源维修技师、汽车电控维修师，还是电子爱好者，掌握MOS管检测方法都意味着能快速定位电路故障、精准判断元器件好坏。很多维修人员在拿到一块无输出的开关电源板时，面对MOS管往往无从下手——究其原因，是没有真正理解MOS管“如何导通”的本质。

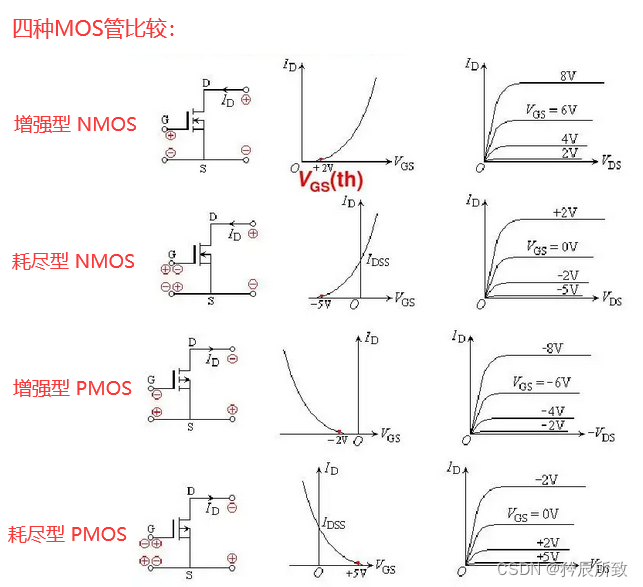

MOS管分为N沟道和P沟道两种。以最常见的N沟道增强型MOS管为例，其导通条件非常简单：栅极（G）和源极（S）之间的电压差（Vgs）超过阈值电压（Vth） 时，漏极（D）和源极（S）之间便会形成导电沟道，器件导通-。P沟道MOS管则相反，Vgs低于负阈值时导通-。这个“电压驱动、电压控制”的核心特性，决定了MOS管检测的根本逻辑——检测的重点不是像三极管那样测电流放大倍数，而是判断栅极能否正常受控、体二极管是否完好、栅极绝缘层是否被击穿。
掌握了导通原理，就掌握了检测的“总纲”。本文将从MOS管导通机理入手，分层详解从目视检查到万用表检测、再到示波器分析的完整检测体系，并适配电源维修、电机驱动、汽车电子三大核心应用场景，帮助不同基础的从业者快速掌握MOS管好坏判断技巧，从容应对各类电路故障排查。
二、前置准备：工具到位，安全第一
2.1 MOS管检测核心工具介绍（分新手必备与专业进阶）
新手入门级工具（适配电源维修、家电维修场景）：
数字万用表（带二极管档） ：推荐Fluke 87V或同级别产品，二极管档开路电压约为2V~3V，足以满足基础导通检测-。在开关电源维修中，用万用表二极管档测量体二极管是判断MOS管好坏最快速的手段。
防静电手环/防静电工作台：MOS管栅极氧化层极薄，人体静电足以将其击穿，维修环境中防静电措施不可或缺-。
镊子与短接线：用于测量前对MOS管三个引脚进行短接放电，释放寄生电容中的残余电荷-。
专业进阶级工具（适配电机驱动产线、汽车电子质检场景）：
半导体参数测试仪（如华科智源HUSTEC-1600A-MT） ：可全面测量阈值电压(Vth)、导通电阻(RDS(on))、漏源击穿电压(BVDSS)、栅极漏电流(IGSS)等静态参数-。
示波器（建议带宽≥200MHz） ：用于观察栅极驱动波形和漏极输出波形，判断驱动电路是否正常，是电机控制器和开关电源深度故障排查的利器-。
热成像仪：快速定位MOS管过热异常，在批量质检和故障复现中效率极高-。
双脉冲测试系统：用于车规级MOSFET模块的动态特性评估，需符合T/CPSS 1004-2025标准-。
2.2 MOS管检测安全注意事项（重中之重）
结合MOS管在电源、电机驱动等场景中的高压大电流工作特性，检测时必须遵守以下安全规范：
断电放电是底线：检测前必须断开电路所有供电，并等待高压电容完全放电（开关电源主电容需用放电电阻放电至0V）。严禁在带电状态下测量MOS管极间电阻，否则可能瞬间击穿栅极-。
防静电贯穿始终：MOS管栅极对静电极其敏感，超过±15V的栅极电压就可能击穿氧化层-。操作时必须佩戴防静电手环，使用防静电工作台和防静电镊子-。
高压检测须隔离防护：检测600V及以上高压MOS管（如电动车充电桩中的碳化硅MOSFET）时，操作区域必须设置绝缘垫和防护围栏，严禁单人作业。
测量前必须先短接放电：用金属镊子或导线将MOS管的G、D、S三脚短接3~5秒，释放栅极寄生电容上可能储存的电荷，否则残留电压会干扰电阻测量结果，甚至误导判为击穿-。
2.3 MOS管基础认知（适配精准检测）
理解MOS管的基本结构是精准检测的前提。MOS管为三端器件：栅极（G）控制导通与否；漏极（D）与源极（S）为主电流通路；内部集成的体二极管（从源极指向漏极的寄生二极管）是判断MOS管好坏的关键识别特征。增强型MOS管在栅源电压Vgs为零时处于关断状态，D极和S极之间无导电沟道，此时唯一能导电路径就是体二极管-。
N沟道与P沟道的体二极管方向相反：
N沟道MOS管：体二极管从S极指向D极（S→D正向导通）。
P沟道MOS管：体二极管从D极指向S极（D→S正向导通）。
正是这个体二极管特性，构成了万用表检测MOS管好坏的底层逻辑——通过测量体二极管的单向导通特性，可以快速判断器件是否发生了击穿或开路。
三、核心检测方法（分层实操）
3.1 基础检测法（电源维修场景快速初筛）
在开关电源或电机驱动器维修中，第一步永远是目视检查。不需要任何仪器，却能发现50%以上的明显故障：
操作流程：
观察MOS管封装是否有裂纹、鼓包或碳化焦黑痕迹——这些通常是过流或过热烧毁的直接证据-。
检查PCB板MOS管焊盘周围是否有焊锡炸裂、铜箔翘起——提示该处曾发生过剧烈短路。
嗅闻是否有焦糊味——MOS管内部芯片熔毁后会释放特殊气味。
用放大镜观察引脚根部是否有断裂或虚焊裂纹（尤其在SOP-8、TO-252等贴片封装上常见）。
行业适配判断： 开关电源中的主开关管若外观完好但电源无输出，则需进入万用表检测环节；电机驱动电路中的MOS管若伴随驱动IC烧毁，通常意味着发生了过压击穿-。
3.2 万用表检测MOS管方法（维修新手重点掌握）
万用表检测是MOS管好坏判断最常用、最可靠的方法，核心是三步检测法：测体二极管单向导通、测栅极绝缘电阻、触发导通/关断验证-。
（1）体二极管检测（判断是否击穿或开路）
将万用表拨至二极管档（符号“→+ ”），红黑表笔按以下方式测量：
N沟道MOS管：
黑表笔接S极，红表笔接D极：应显示0.4V~0.9V的导通电压（体二极管正向压降）-。
红表笔接S极，黑表笔接D极（反向测量）：应显示无穷大或“OL”。
P沟道MOS管：
红表笔接S极，黑表笔接D极：应显示0.4V~0.9V导通电压-。
反向测量应显示无穷大。
判断结论： 若双向均导通（显示极小电压），说明D-S极间击穿短路；若双向均不导通（均显示无穷大），说明体二极管开路或内部断路。
（2）栅极绝缘电阻检测（判断栅极是否击穿）
将万用表拨至电阻档（20MΩ量程），分别测量：
G极与S极之间电阻：正常应为数百kΩ以上；若显示几Ω或几十Ω，说明栅极氧化层已被击穿-。
G极与D极之间电阻：正常应为无穷大。
（3）触发导通验证（判断开关功能是否正常）
完成上述两步后，若体二极管正常且栅极绝缘良好，进一步验证开关功能：
用表笔或短接线将G极与D极瞬间短接（注入触发信号）。
再次测量D-S间电阻：正常应显示显著减小（接近导通状态）。
然后将G极与S极短接放电：D-S间电阻应恢复为无穷大（关断状态）。
注意： 切勿使用蜂鸣档直接测D-S通断，因蜂鸣档电压通常仅为2V，不足以使MOS管导通，易导致误判为开路-。
3.3 示波器检测MOS管方法（进阶精准诊断）
当万用表检测正常但电路上电后仍出现故障时，需要进入动态测试。示波器能直观反映MOS管的驱动波形是否正常、开关时序是否准确、是否存在米勒平台异常-。
标准测试步骤：
在电路板断电状态下，将示波器探头连接到MOS管的G极和S极（栅极驱动信号测量点）。
探头接地线应尽量短接，减少引入的噪声干扰-。
给电路板通电，让MOS管处于正常开关工作状态。
观察栅极驱动波形：
正常波形特征：
应为干净的方波，上升沿和下降沿陡峭（无明显振荡）。
N沟道MOS管栅极高电平电压应≥10V（确保完全导通，降低导通电阻RDS(on)）。
驱动波形应包含米勒平台（MOS管在开通过程中特有的电压稳定阶段），米勒平台的存在证明MOS管进入了饱和区，即将完成开通-。
异常波形判断：
波形幅值不足（如高电平＜8V）：驱动电路供电不足，MOS管无法完全导通，导通电阻过大导致发热烧毁-。
波形上升/下降沿严重振铃：可能是驱动回路寄生电感过大，需检查栅极驱动电阻和PCB走线。
栅极电压波形中存在异常的尖峰振荡：提示存在米勒电容引发的误触发风险，需检查栅极保护电路-。
3.4 专业仪器检测MOS管方法（适配车规质检和批量检测）
对于汽车电子质检、电机控制器产线等批量检测场景，需使用专业仪器获取精准电参数：
静态参数测试（使用半导体参数测试仪）：
阈值电压(Vth) ：设定漏极电流ID为250μA（或按数据手册规定），扫描栅极电压Vgs，读取对应值-。
导通电阻RDS(on) ：在给定Vgs（如10V）和ID（如额定电流50%）条件下测量D-S间电阻-。
漏源击穿电压(BVDSS) ：依JESD24-7标准，以10V/s速率施加漏源电压至漏电流达1mA判定击穿-。
栅极漏电流(IGSS) ：施加额定Vgs（如±20V），测量流入栅极的微小电流（正常应为nA级）。
动态参数测试（使用双脉冲测试系统）：
用于评估MOSFET的开关速度、开关损耗、电压电流波形等关键参数-。
在新能源汽车电机控制器设计中，双脉冲测试是评估功率器件性能的标配手段，需符合T/CPSS 1004—2025车规级测试规范-。
测量上管Vgs时需使用光隔离探头，要求高带宽和高共模抑制能力-。
四、补充模块：避坑、案例与行业适配
4.1 电源、电机驱动与汽车电子中不同类型MOS管的检测重点
开关电源中的高压MOS管（600V-800V）：
检测重点在于耐压性能和米勒平台特性。使用耐压测试仪测量BVDSS，确保不低于标称值的80%-。
特别注意栅极保护电路中的稳压管是否正常——栅极驱动电压超过±20V是高压MOS管最常见的损坏原因。
电机驱动中的低压大电流MOS管（30V-100V）：
检测重点在于导通电阻RDS(on)和热稳定性。用毫欧表精确测量RDS(on)是否与数据手册一致-。
在无刷直流电机驱动（BLDC）中，功率MOS管常并联使用，需逐个拆下单独检测，并联状态下无法准确判断个别损坏-。
汽车电子中的车规级MOSFET：
需符合AEC-Q101车规认证标准，重点检测高温下的电气参数稳定性-。
在48V轻混系统、车载充电器（OBC）、动力转向与制动系统等应用中，需通过双脉冲测试验证开关损耗和热特性-。
SiC MOSFET的高温老化试验（150℃）是车规检测的标配项目-。
4.2 MOS管检测常见误区（避坑指南）
误区一：带电测量极间电阻。 危害：极易造成栅极瞬间过压击穿，甚至烧毁万用表-。
误区二：万用表蜂鸣档直接测D-S通断。 蜂鸣档电压仅约2V，不足以使MOS管导通，导通良好的MOS管反而显示开路，导致误判为损坏-。
误区三：未放电即测量电阻。 栅极寄生电容中的残余电荷会使D-S呈现低阻态，误判为击穿短路-。
误区四：徒手触摸栅极引脚。 人体静电（可达数千伏）足以瞬间击穿栅极氧化层，尤其在干燥环境下-。
误区五：在线测量不区分并联电路。 多个MOS管并联时，仅拆焊其中一只并直接在线测量，会受其他并联器件影响导致误判-。
4.3 MOS管失效典型案例（行业实操参考）
案例一：开关电源主开关管烧毁——过压浪涌击穿
故障现象： 某24V/10A工业开关电源上电瞬间“啪”一声后无输出，保险管炸裂，电源管理芯片周围PCB板熏黑。
检测过程： 用万用表二极管档测量主MOS管（N沟道、600V），D-S极双向导通（短路），G-S极电阻仅为3Ω（栅极击穿）。进一步检测发现，该电源输入端未配置浪涌吸收电路（TVS管或压敏电阻），电网波动产生的过压尖峰（实测达720V）直接击穿了MOS管。解决方案： 更换同型号MOS管，并在输入端并联680V压敏电阻和RC吸收网络。维修后检测确认G-S绝缘电阻恢复至MΩ级，D-S体二极管正向压降0.55V、反向无穷大。经验教训： 高压MOS管的过压保护不容忽视，栅极驱动电路中的稳压管不能省略-。
案例二：无刷电机驱动器MOS管反复烧毁——栅极驱动不足
故障现象： 某48V电动车控制器使用低压大电流NMOS（80V/120A），更换新管后使用不到1小时再次烧毁，MOS管表面有焦黑裂纹，伴随明显的过热痕迹。
检测过程： 新管上电后用示波器测量栅极驱动波形，发现高电平幅值仅为6.5V（正常应≥10V），且波形上升沿出现严重振铃。驱动IC的供电电容老化导致输出电压下降，栅极驱动电压不足使MOS管无法完全导通，导通电阻RDS(on)剧增至数百毫欧，在大电流下产生巨大热量引发热失控烧毁-。解决方案： 更换驱动IC的供电滤波电容，并在栅极与源极之间并联15V稳压管（限制栅极最高电压）。修复后栅极波形高电平恢复至12.5V，MOS管在满载条件下运行温度正常。经验教训： MOS管损坏不能只看器件本身，必须排查驱动电路，测量栅极波形是定位驱动问题的唯一方法-。
五、结尾
5.1 MOS管检测核心（高效排查策略）
掌握“理解导通→分层检测”的排查逻辑，快速定位故障：
| 排查层级 | 检测内容 | 所需工具 | 适用场景 |
|---|---|---|---|
| 第一层：目视检查 | 外观烧焦、封装裂纹 | 肉眼/放大镜 | 全场景初筛 |
| 第二层：万用表静态检测 | 体二极管、栅极绝缘、触发验证 | 数字万用表 | 维修现场快速判断 |
| 第三层：示波器动态分析 | 栅极驱动波形、米勒平台、振铃 | 示波器（≥200MHz） | 驱动电路异常排查 |
| 第四层：专业仪器精测 | Vth、RDS(on)、BVDSS、双脉冲测试 | 参数测试仪/双脉冲测试系统 | 车规质检、批量检测 |
按此流程，从目视检查开始逐层深入，90%以上的MOS管故障能在前三层内定位，无需盲目更换元件。
5.2 MOS管检测价值延伸（维护与采购建议）
日常维护： 在开关电源和电机驱动设备中，定期（建议每半年）用热成像仪扫描MOS管温度分布，异常温升往往是性能劣化的早期信号。使用万用表测量G-S间绝缘电阻，若发现电阻值相比出厂时下降超过50%，建议提前更换-。
采购与选型： 维修更换时，务必选择与原型号参数完全匹配的MOS管。尤其注意电压等级（VDSS）要留足20%以上裕量，导通电阻RDS(on)越低越好但需兼顾成本。汽车电子场景必须选用通过AEC-Q101认证的车规级MOSFET-。
