一、开头引言
二极管是电子电路中最基础、应用最广泛的半导体器件之一，利用PN结的单向导电特性，可以实现整流、检波、限幅、钳位和稳压等多种功能-1。无论是在手机充电器、家用电器电源板中，还是在工业变频器、光伏逆变器、汽车ECU电源电路中，二极管的好坏直接影响整机能否正常运行。掌握二极管检测方法，不仅能快速排查电路故障、降低返修率，还能规避因二极管短路或开路导致的烧板、起火等安全风险。
本文从消费电子维修和工业设备维护的实际场景出发，分层次详解二极管的检测方法：新手可以快速掌握用万用表判断二极管好坏的核心技巧；专业工程师可获取在线测试技巧、批量检测策略和行业失效案例参考。文章涵盖整流二极管、稳压二极管、肖特基二极管、快恢复二极管等常见类型，适配不同岗位的实操需求。
二、前置准备
2.1 二极管检测核心工具介绍（新手基础款 + 专业进阶款）
新手基础款（适合电子维修人员、爱好者快速初筛）：
数字万用表（带二极管档） ：新手必选核心工具。二极管档可显示正向压降值（单位为伏特），是最直观的判断依据-49。建议选择有蜂鸣通断档和二极管档合一的基础款即可，价格50-150元，足以应对90%以上的消费电子维修场景。需要注意，数字万用表的红表笔对应内部电池正极，测试时红接阳极、黑接阴极测正向压降——这与指针式万用表恰好相反，新手常见错误之一。
指针式万用表：适合测稳压二极管和漏电情况。R×10k档内置9V或15V高压电池，可将稳压管反向击穿从而估测稳压值，是数字表无法替代的-52。
镊子、防静电手环、放大镜：用于外观检查和焊接操作。
专业进阶款（适合工厂质检、汽车维修技师、批量检测场景）：
半导体参数分析仪（如Keysight B1500A系列） ：工厂产线质检标配，可精准测量二极管的正向压降、反向漏电流、击穿电压等静态参数，分辨率可达0.1fA，满足AEC-Q101等车规级检测标准-33。
半导体分立器件测试系统：支持自动化批量测试，单参数测试速度达0.5ms/参数，可快速筛选不合格品，防止不良二极管流入汽车电子、工业控制等高可靠性应用场景-62。
示波器 + 电流探头：用于动态特性分析，捕捉开关时间和反向恢复时间的ns级信号变化-33。
LCR电桥：测量二极管结电容，对高频电路中的开关二极管、变容二极管尤为重要-58。
热成像仪：检测通电后二极管的异常温升，快速定位发热异常器件。
2.2 二极管检测安全注意事项（重中之重）
二极管虽小，但检测中涉及带电操作和放电风险，以下4条请务必牢记：
① 彻底断电放电后再检测：测量前必须切断电路电源，并确保大电容已放电完毕。开关电源中300V以上的高压电解电容即使断电后仍可能带电荷数十秒甚至更久，直接触碰可能造成电击或烧坏万用表。
② 严禁在电路板上带电测量二极管：带电测量不仅可能损坏万用表，还因电路中并联的电阻、电容等元件导致读数失真。若实在无法拆焊，务必在理解电路拓扑的前提下谨慎判断。
③ 静电防护不可忽视：MOSFET驱动电路中的肖特基二极管、高频开关电路中的快恢复二极管对静电敏感，操作时应佩戴防静电手环或在防静电工作台上操作。
④ 拆除坏件前记录极性方向：二极管有极性，更换时必须同向安装。拆焊前拍照或标记阴极（通常有环形标记）位置，避免装反。
2.3 二极管基础认知（适配精准检测）
理解二极管的“导通”原理，是正确检测的前提。

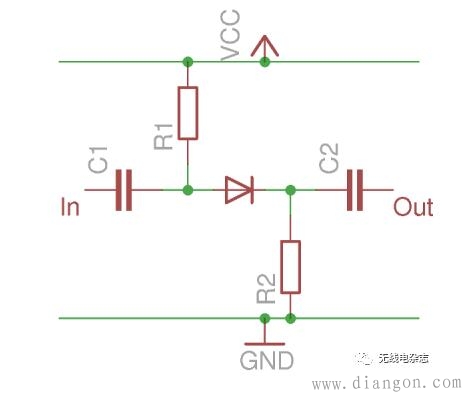

二极管的核心是PN结，由P型半导体和N型半导体结合而成，由P区引出的电极为阳极（正极），N区引出的为阴极（负极）-1。二极管正向导通时电流由阳极流向阴极，硅管正向压降约0.6-0.7V，锗管约0.2-0.3V-2；反向截止时电流几乎为零。当反向电压超过一定值时会发生击穿，稳压二极管就是利用这一特性工作的-2。
理解这一原理，检测逻辑就很清晰了：正向应有0.2-0.9V压降（视类型而定），反向应呈现开路（无穷大），不符合这一规律即为损坏-49。
三、核心检测方法
3.1 外观检查法（维修新手快速初筛）
无需任何仪器，拆板后先用肉眼扫一遍：
本体烧焦、发黑、开裂：明显过流烧毁，直接判定损坏，多见于电源板整流二极管。
引脚氧化断裂：长时间使用或潮湿环境下常见，可用镊子轻拨确认。
PCB背面焊点异常：发黄、碳化说明该处长期高温，二极管可能已性能退化。
需要说明的是，外观完好并不代表二极管正常——短路、开路、漏电都可能没有明显外观变化-41。
3.2 万用表检测法（新手重点掌握）
这是检测二极管最核心、最通用的方法，适用于电子维修初学者快速上手。
第一步：设置万用表
将数字万用表旋转至二极管档（通常标有二极管符号）。此档位下，万用表会在表笔间施加约2-3V的测试电压，并直接显示二极管的压降值--49。
第二步：正向导通测试
红表笔接二极管阳极（通常无标记端），黑表笔接阴极（有环形标记端）
正常读数范围：
硅整流二极管（如1N4007）：0.5V-0.9V，典型0.7V左右
肖特基二极管：0.2V-0.4V-67
快恢复二极管：0.5V-1.0V
锗二极管：0.2V-0.3V-2
若显示“OL”或无穷大 → 二极管开路损坏
若显示趋近0V → 二极管短路击穿
第三步：反向截止测试
红表笔接阴极，黑表笔接阳极（交换表笔位置）
正常应显示“OL”或无穷大
若显示压降值或数值波动 → 反向漏电损坏
第四步：综合判断
| 正向测试 | 反向测试 | 判断结果 |
|---|---|---|
| 正常压降（0.2-0.9V） | 无穷大 | 正常 |
| 趋近0V | 趋近0V | 短路击穿 |
| 无穷大 | 无穷大 | 开路损坏 |
| 正常压降 | 显示压降 | 反向漏电 |
💡 新手实用技巧：测稳压二极管时，常规二极管档只能测正向特性，无法测稳压值。若需估测稳压值，可用指针万用表的R×10k档（内置9V/15V电池）反向测试：黑表笔接阴极、红表笔接阳极，读数对应的电压即稳压值的大致范围-52。
3.3 在路检测技巧（维修技师进阶）
电路板上不拆焊直接检测效率更高，但需谨慎应对并联干扰：
判断是否有并联低阻通路：看二极管两端是否与变压器绕组、大电感、小电阻等并联。若存在并联低阻，在路测量正向压降可能偏低、反向可能显示导通，不能直接判定损坏。
实用方法——两端电压测量法：通电后测量二极管两端电压。正常工作时，正向导通时压降应在正常范围内；若正向无压降或反向有电压，即可判定失效-67。这种方法可绕过并联干扰，是最可靠的在线判断方式。
配合断电对比测试：拆焊一只已知好管与坏管对比测量，积累经验后可快速识别在路异常。
3.4 专业仪器批量检测法（工厂质检适用）
① 半导体分立器件测试系统：工厂产线质检标配。将二极管放入测试夹具，系统自动完成正向压降、反向击穿电压、漏电流等参数的批量测试，单参数测试速度可达0.5ms-62。测试结果与标准比对，自动剔除不合格品，符合IEC 60747-2、AEC-Q101等标准要求-33。
② 在线ICT测试：将ICT设备集成到SMT产线中，在线检测二极管开路、短路和方向装反等缺陷，实现全自动实时检测-。大型二极管制造企业还采用基于深度学习的AI视觉检测系统，缺陷检出率超过99%-。
③ 热阻与可靠性测试：通过环境试验箱进行高温反偏、温度循环等试验，评估二极管长期可靠性-33。
四、补充模块
4.1 常见二极管类型的检测重点
| 二极管类型 | 典型应用 | 检测重点 | 正常正向压降 | 常见失效 |
|---|---|---|---|---|
| 整流二极管 | 电源整流、防反接 | 正反向压降、耐压 | 0.5-0.9V | 短路击穿占80%-45 |
| 肖特基二极管 | 开关电源输出整流、DC-DC | 正向压降、反向漏电 | 0.2-0.4V | 高温漏电、短路 |
| 稳压二极管 | 电压基准、过压保护 | 稳压值准确性 | 正向0.7V左右 | 开路（最常见）-41 |
| 快恢复二极管 | 高频开关电源、变频器续流 | 正向压降、反向恢复时间 | 0.5-1.0V | 恢复特性退化、热击穿 |
4.2 行业常见检测误区（避坑指南）
误区1：正向压降越小越好。 错！不同材料的二极管压降标准不同，硅管0.7V正常，肖特基0.3V正常，不能混为一谈。
误区2：万用表测稳压二极管显示正常就是好的。 错！万用表只能测正向特性，稳压管的反向稳压值是否达标、漏电流是否超标才是关键，必须用指针表R×10k档或稳压源配合限流电阻实测-42。
误区3：在路测量显示短路就直接更换。 错！二极管两端若并联有变压器绕组或电感线圈，万用表测量时也会显示导通。正确做法：断电测量 + 拆焊一端复测确认。
误区4：同型号二极管可以直接替换。 错！除型号外，还需核对封装、正向电流、耐压、正向压降等参数，肖特基管还需关注结电容是否匹配。
误区5：只测正向不管反向。 反向漏电是二极管退化的“隐形杀手”，初期正向特性仍正常但漏电流已增大，会导致后级供电异常、待机功耗飙升-42。
4.3 行业典型案例（实操参考）
案例一：开关电源整流二极管短路（消费电子场景）
故障现象：12V/5A电源适配器通电瞬间烧保险，更换保险后依旧烧断。
检测过程：断电后万用表二极管档测输出整流肖特基二极管（SR5100），正反向均为0V（短路）。拆下后复测确认短路。进一步排查发现，后级滤波电容漏电导致输出纹波增大、二极管长期工作在超规格状态。
解决方法：更换同规格肖特基二极管，同步更换漏电的滤波电容，清理PCB碳化部位后上电测试，输出正常。
案例二：变频器快恢复二极管热击穿（工业场景）
故障现象：某工厂变频器运行中突然停机，报“过流”故障，外壳有焦糊味。
检测过程：断电放电后拆机，目检发现逆变侧续流快恢复二极管模块表面发黑、封装开裂。用万用表测该模块正反向均呈低阻（热击穿短路）-42。深入排查发现变频器散热风扇损坏导致长期高温运行。
解决方法：更换快恢复二极管模块，更换散热风扇，清理散热片灰尘。复测后变频器恢复正常。
五、结尾
5.1 二极管检测核心（分级排查策略）
一级排查（适合所有读者） ：断电后万用表二极管档 → 正向测压降 → 反向测开路。正常则进行下一步，异常直接更换。
二级排查（维修工程师） ：正向压降在正常范围但电路仍异常 → 测反向漏电 → 测在线两端电压 → 测稳压值（稳压管）。
三级排查（工厂质检/专业检测） ：大批量检测用自动化测试系统 → 抽检用半导体参数分析仪测全参数 → 可靠性测试用环境试验箱。
5.2 检测价值延伸（维护与采购建议）
日常维护：定期清洁设备散热通道，避免二极管长期高温运行。工业设备建议每半年用热成像仪扫一遍关键功率二极管，提前发现温度异常。
采购建议：优先选择通过AEC-Q101车规认证的二极管，可靠性更高-28。汽车电子维修务必选用原厂认证型号。注意核对正向电流、耐压、封装三要素是否匹配，切勿只看型号前缀。
5.3 互动交流
你在维修或生产检测中，遇到过哪些二极管“测着正常但装上就坏”的疑难情况？比如正向压降正常但反向漏电流超标导致后级供电异常？欢迎在评论区分享你的经历，咱们一起探讨交流！关注本专栏，后续将推出MOSFET、IGBT等更多元器件检测实操指南。
本文内容基于二极管导通原理及行业实操经验撰写，检测数据仅供参考，实际操作请以元器件规格书为准。
