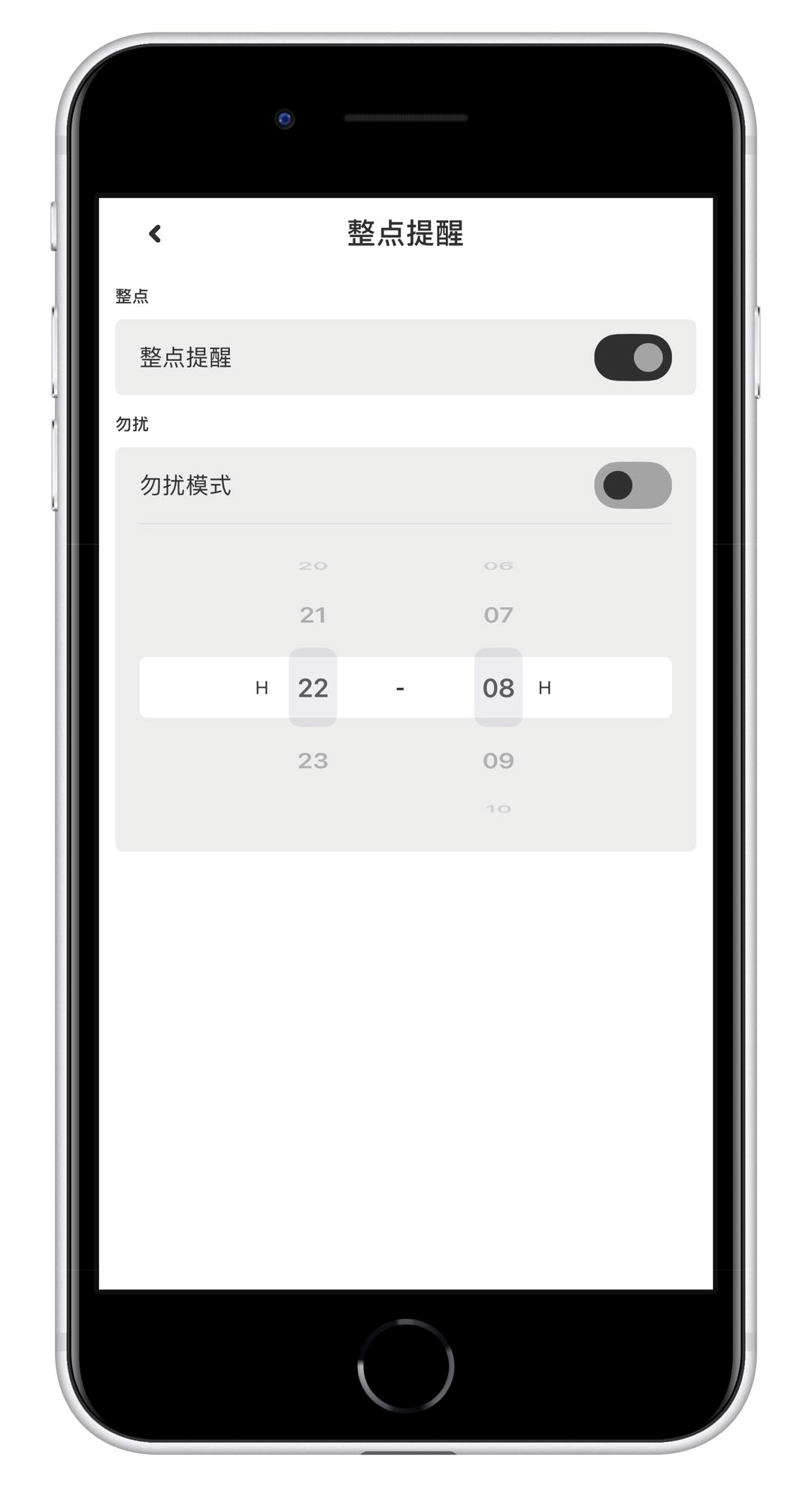

Motick 延续了现实中的机械钟或电子日历「整点报时 」的设计，开启「整点提醒 」，当手机处于亮屏状态且刚好整点时，它会小响一声（卡西欧电子手表报时声音）。

考虑到夜间休息的场景，你可以在勿扰模式 中设定剔除声音提醒的时间段。

和极简时钟一样，Motick 支持在桌面上添加小组件，它提供了三种样式 的组件——两个时钟样式和一个日历样式，长按组件还可以更改组件的背景颜色。

Motick 目前仅有 iOS 和 iPadOS 版本，下载之前需要先付费。

以上，就是分享的内容，希望对你有所帮助。

做了个多功能时钟，只因我解决了这4个问题，续航24天超轻松！

做了一个能常亮24天的多功能时钟，也是一个指南针！

为什么它能续航这么久？我做对了什么？ (见第3章)

其有哪些功能？(见第1章)

硬件设计注意事项？(见第2章)

下面就一一为你解答！

一、时钟的功能/亮点展示

1.指南针功能

使用时先原地慢慢转一圈即可校准。

此模式下功耗：1.3mA 。

2.TV模式（时钟等基础显示）

40秒显示时间 ，电池电量。

此模式下功耗：1.7~1.9mA

10秒显示温度、湿度、气压

10秒显示电池状态循环 （持续时间可按喜好调整）

3.菜单设置

设置了三级菜单。

主菜单：见图， 这里预设了16个 二级菜单。

滚动时总功耗：2mA

二级菜单：见图， 按确定进行设置

滚动时总功耗：4mA

三级菜单：见图， 按确定进行设置

页面总功耗：1.4mA

支持开发： 水平尺、增量闹钟、秒表、手电筒、系统设置、工厂模式

未来加入亮度自动调节机制，可坚持超过一个月

二、硬件说明

使用STC32F12K54芯片作为主控，在TV模式可运行大约24天，以下是相关电路图。

控制板原理图

控制板PCB图

电源板原理图

电源板PCB图

1.控制板参数介绍

2.电源板参数介绍

电源板2.8V空载，5V OFF的情况下，待机电流1.6uA（电池3.83V）

三、续航24天，我做对了什么？

本项目之所以可以这么省电，是因为MCU不会干多余的事情，有任务的时候才会运行，其他时间都在休眠。

但，事情怎么会这么简单呢？

1.发现的第一个问题

之前做第一代第二代时钟的时候，就发现一个事情：

MCU在执行任务的时候，很多时候都在delay

例如滚动数字的时候，平移32格像素，需要平移32次，每次平移后间隔6毫秒才能执行下一次的平移，这个时候，空跑的的时间就是31x6=186ms。

这是非常致命的。

如果一秒刷新一次，就有18.6%的时间浪费在等待上。

再例如给传感器发送测量指令后，需要等待一段时间才能读取测量后的值……

这一段时间也是需要等待的。

解决思路

为了解决MCU在等待时摸鱼的情况，可以让MCU在等待的时候进入掉电模式 ，从而降低功耗。

2.第二个问题

但这样又不得不面临一个新的问题，就是

MCU怎么知道自己什么时候醒过来？

解决思路

针对这个问题，可以使用：

掉电唤醒定时器

通过设置掉电唤醒定时器的时间，控制MCU休眠后在我们指定的时间醒过来

3.第三个问题

但这样又有一个问题，那就是：

MCU怎么知道下次什么时候醒过来？

例如执行一个32格像素的平移，要执行32次，MCU执行了第一次，它怎么知道还要执行32次间隔6ms的任务？

解决思路

为了解决这个问题，我想了个办法：

引入两个数组

一个是“休眠时间数组”，一个是“任务号数组”（每个bit代表一个任务），两个数组的值一一对应。

例如执行一个32格像素的平移，要执行32次，我就先在“休眠时间数组”和“任务号数组”中预约32个任务，如下图所示。

每次MCU检测数组“休眠时间数组”[0]和“任务号数组”[0]中的数值，如果不等于0，则将“休眠时间数组”[0]的值装入掉电唤醒寄存器，进行休眠 ，唤醒后再根据“任务号数组”[0]的值匹配相应的任务。

任务完成后整个数组的值向左移动一位。

当检测到“休眠时间数组”[0]和“任务号数组”[0]中的数值为0时，说明UI刷新任务已经完成，掉电唤醒寄存器关闭，彻底进入休眠，等待外部按键中断任务的唤醒。

但项目中并非只有一个OLED屏幕刷新的任务

对于传感器测量等待的任务，为了尽可能保证时效性，不可能排在UI刷新完成之后再测量。

我们当然希望能两不误。

这时就需要写插入算法将任务插入任务队列中。

例如在队列中插入一个气压测量的任务（“任务号数组”bit1 =1），需要等待15ms（6+6+3），插入上图的队列中，如下图。

可以看到当数值不可以重合时，需要打断队列插入数值。

再例如在队列中插入一个气压测量的任务，需要等待12ms，插入上图的队列中，如下图。

可以看到当数值重合时，不需要打断队列插入数值。

只需要添加任务号所对应的bit位。

4.第四个问题

到目前为止，低功耗任务预约的算法算是弄完了，但还有一个问题，就是：

在休眠的过程中，如果有外部中断输入，就会让MCU提前结束休眠。

这样可能会导致传感器采样异常，影响用户体验。

解决思路

这个时候，就需要：

优化睡眠的算法

检测醒来的时候，如果掉电唤醒寄存器内的时间还没有走完，就把值装填回去再次休眠，直到定时器内的值是0为止 。

5.最后一步，将MCU性能榨干

事情还没有结束，我们还可以进一步降低功耗，争取榨干MCU性能！

MCU最耗电的任务其实是在刷屏的时候 ——这时候使用SPI发送数据，需要MCU参与其中，不能去干别的事情。

这个时候我们可以使用DMA功能，使用双缓冲区，先装填1区，DMA发送1区的数据，在1区发送的时候，装填2区，轮流发送，循环往复，提高MCU的工作效率。

但单纯DMA发送数据的话，其实还是会更耗电。

因为需要将数据从flash搬到XRAM里面，再通过DMA发出去是需要时间的，效率上不如把flash的数据直接发送出去。

这个时候可以利用MCU进入停IDLE模式时，MCU停止工作，但外设还在可以工作的特点。

如果在2区填充完成，但1区还没发完的情况下，还可以让MCU进入停IDLE模式，这个时候MCU停止工作，但外设还在可以工作，在IDLE模式等待SPI DMA 发送完成后再唤醒执行别的程序。

这样功耗就可以进一步降低。

除此之外，还有各种优化局部刷新，一点点抠功耗，直至榨干最大性能价值……

参考资料：

[1]开源资料https://oshwhub.com/yq-qvq/low-power-consumption-for-24-days-desktop-clock
