中国电子电器检验检测行业当前现状分析及未来趋势前瞻报告2024年

中国电子电器检验检测行业当前现状分析及未来趋势前瞻报告2024-2030年

第1章：电子电器检验检测行业综述及数据来源说明

1.1 检测、检验与认证（TIC）产业界定

1.1.1 检测、检验与认证（TIC）界定

1.1.2 检测、检验与认证（TIC）分类

1.1.3《国民经济行业分类与代码》中检测、检验与认证（TIC）行业归属

1.2 电子电器检验检测行业界定

1.2.1 电子电器检验检测的界定

1.2.2 电子电器检验检测项目类型

1.3 电子电器检验检测专业术语说明

1.4 电子电器检验检测行业监管规范体系

1.4.1 电子电器检验检测行业监管体系介绍

1、中国电子电器检验检测行业主管部门

2、中国电子电器检验检测行业自律组织

1.4.2 电子电器检验检测行业标准体系建设现状（国家/地方/行业/团体/企业标准）

1、中国电子电器检验检测标准体系建设

2、中国电子电器检验检测现行标准汇总

3、中国电子电器检验检测即将实施标准

4、中国电子电器检验检测重点标准解读

1.4 本报告研究范围界定说明

1.5 本报告数据来源及统计标准说明

1.5.1 本报告权威数据来源

1.5.2 本报告研究方法及统计标准说明

——现状篇——

第2章：全球电子电器检验检测行业发展现状及市场趋势洞察

2.1 全球电子电器检验检测行业发展历程介绍

2.2 全球电子电器检验检测行业检测标准现状

2.3 全球电子电器检验检测行业发展现状分析

2.4 全球电子电器检验检测行业市场规模体量及趋势前景预判

2.4.1 全球电子电器检验检测行业市场规模体量

2.4.2 全球电子电器检验检测行业市场前景预测（未来5年数据预测）

2.4.3 全球电子电器检验检测行业发展趋势预判（疫情影响等）

2.5 全球电子电器检验检测行业区域发展格局及重点区域市场研究

2.5.1 全球电子电器检验检测行业区域发展格局

2.5.2 全球电子电器检验检测重点区域市场分析

2.6 全球电子电器检验检测行业发展经验借鉴

第3章：中国电子电器检验检测行业发展现状及市场痛点解析

3.1 中国电子电器检验检测行业技术发展现状

3.1.1 中国电子电器检验检测行业关键技术分析

3.1.2 中国电子电器检验检测行业新一代信息技术融合应用现状

3.1.3 中国电子电器检验检测行业科研投入状况（研发力度及强度）

3.1.4 中国电子电器检验检测行业科研创新成果（专利、科研成果转化等）

1、中国电子电器检验检测行业专利申请

2、中国电子电器检验检测行业专利公开

3、中国电子电器检验检测行业热门申请人

4、中国电子电器检验检测行业热门技术

3.2 中国检验检测机构发展及运营现状

3.2.1 中国检验检测机构发展历程

3.2.2 中国检验检测行业维持增长势头

3.2.3 中国检验检测机构市场结构分析

1、数量结构分析

（1）“小微”型机构数量大服务半径小的特色显著

（2）检验检测行业保持集约化发展势头

（3）事业单位制机构占比持续下降，企业制机构占比首次突破70%

（4）民间资本活跃，民营机构数量占比逐年提升

2、营收结构分析

（1）民营制机构活跃程度上升

（2）检验检测领域差异化发展趋势明显

3.2.4 中国检验检测行业资本稳健发展

1、检测检验服务业上市企业数量

2、外资检测机构发展情况

3.2.5 中国检验检测机构从业人员

3.2.6 中国检验检测机构拥有各类仪器设备规模

1、仪器设备数量情况

2、仪器设备产值情况

3.2.7 中国检验检测机构向社会出具检验检测报告数量

3.2.8 中国检验检测机构区域结构分析

1、区域数量结构分析

2、区域营收结构分析

3.3 中国电子电器检验检测行业发展历程介绍

3.4 中国电子电器检验检测行业市场主体分析

3.4.1 中国电子电器检验检测行业市场主体类型（投资/经营/服务/中介主体）

3.4.2 中国电子电器检验检测行业企业入场方式（自建/并购/战略合作等）

3.4.3 中国电子电器检验检测行业企业数量规模

3.5 中国电子电器检验检测行业招投标市场解读

3.5.1 中国电子电器检验检测行业招投标信息汇总

3.5.2 中国电子电器检验检测行业招投标信息解读

3.6 中国电子电器检验检测行业市场需求状况

3.7 中国电子电器检验检测行业市场规模体量分析

3.8 中国电子电器检验检测行业市场发展痛点分析

第4章：中国电子电器检验检测行业市场竞争状况及融资并购

4.1 中国电子电器检验检测行业市场竞争布局状况

4.1.1 中国电子电器检验检测行业竞争者入场进程

4.1.2 中国电子电器检验检测行业竞争者省市分布热力图

4.1.3 中国电子电器检验检测行业竞争者战略布局状况

4.2 中国电子电器检验检测行业市场竞争格局分析

4.2.1 中国电子电器检验检测行业企业竞争集群分布

4.2.2 中国电子电器检验检测行业企业竞争格局分析

4.3 中国电子电器检验检测行业市场集中度分析

4.4 中国电子电器检验检测行业波特五力模型分析

4.4.1 中国电子电器检验检测行业供应商的议价能力

4.4.2 中国电子电器检验检测行业消费者的议价能力

4.4.3 中国电子电器检验检测行业新进入者威胁

4.4.4 中国电子电器检验检测行业替代品威胁

4.4.5 中国电子电器检验检测行业现有企业竞争

4.4.6 中国电子电器检验检测行业竞争状态总结

4.5 中国电子电器检验检测行业投融资、兼并与重组状况

4.5.1 中国电子电器检验检测行业投融资发展状况

1、中国电子电器检验检测行业投融资概述

（1）电子电器检验检测行业资金来源

（2）电子电器检验检测行业投融资主体构成

2、中国电子电器检验检测行业投融资事件汇总

3、中国电子电器检验检测行业投融资规模

4、中国电子电器检验检测行业投融资解析（热门领域/融资轮次/对外投资等）

4、中国电子电器检验检测行业投融资趋势预测

4.5.2 中国电子电器检验检测行业兼并与重组状况

1、中国电子电器检验检测行业兼并与重组事件汇总

2、中国电子电器检验检测行业兼并与重组类型及动因

3、中国电子电器检验检测行业兼并与重组案例分析

4、中国电子电器检验检测行业兼并与重组趋势预判

第5章：中国电子电器检验检测产业链全景梳理及配套产业分析

5.1 中国电子电器检验检测产业结构属性（产业链）分析

5.1.1 中国电子电器检验检测产业链结构梳理

5.1.2 中国电子电器检验检测产业链生态图谱

5.1.3 中国电子电器检验检测产业链区域热力图

5.2 中国电子电器检验检测产业价值属性（价值链）分析

5.2.1 中国电子电器检验检测行业成本结构分析

5.2.2 中国电子电器检验检测价格传导机制分析

5.2.3 中国电子电器检验检测行业价值链分析

5.3 中国电子电器检验检测仪器设备市场分析

5.3.1 中国电子电器检验检测仪器设备概述

5.3.2 中国电子电器检验检测仪器设备市场发展现状

5.3.3 中国电子电器检验检测仪器设备市场趋势前景

5.4 中国电子电器检验检测耗材市场分析

5.4.1 电子电器检验检测耗材概述

5.4.2 电子电器检验检测耗材市场发展现状

5.4.3 电子电器检验检测耗材市场趋势前景

5.8 配套产业布局对电子电器检验检测行业发展的影响总结

第6章：中国电子电器检验检测行业细分项目市场分析

6.1 中国电子电器检验检测行业细分市场结构

6.2 中国电子电器检验检测细分市场分析：电磁兼容检测

6.2.1 电磁兼容检测概述

6.2.2 电磁兼容检测市场发展现状

6.3 中国电子电器检验检测细分市场分析：环境与可靠性检测

6.3.1 环境与可靠性检测概述

6.3.2 环境与可靠性检测市场发展现状

6.4 中国电子电器检验检测细分市场分析：电子材料检测

6.4.1 电子材料检测概述

6.4.2 电子材料检测市场发展现状

6.5 中国电子电器检验检测细分市场分析：有毒有害物质测试

6.5.1 有毒有害物质测试概述

6.5.2 有毒有害物质测试市场发展现状

6.6 中国电子电器检验检测细分市场分析：安规测试

6.6.1 安规测试概述

6.6.2 安规测试市场发展现状

6.7 中国电子电器检验检测细分市场分析：通讯产品FR测试

6.7.1 通讯产品FR测试概述

6.7.2 通讯产品FR测试市场发展现状

6.8 电子电器检验检测细分市场影响因素及发展趋势分析

6.9 中国电子电器检验检测行业细分市场战略地位分析

第7章：中国电子电器检验检测细分行业应用市场分析

7.1 中国电子电器检验检测行业下游应用场景/行业领域分布

7.1.1 中国电子电器检验检测应用场景分布（有何用？能解决哪些问题？）

7.1.2 中国电子电器检验检测应用领域分布（主要应用于哪些行业领域？）

7.2 中国智能手机检测市场分析

7.2.1 中国智能手机市场分析

1、智能手机发展现状

2、智能手机趋势前景

7.2.2 智能手机检测标准及项目类型

7.2.3 智能手机检测市场现状分析

7.2.4 智能手机检测市场趋势前景

7.3 中国可穿戴设备检测市场分析

7.3.1 中国可穿戴设备市场分析

1、可穿戴设备发展现状

2、可穿戴设备趋势前景

7.3.2 可穿戴设备检测标准及项目类型

7.3.3 可穿戴设备检测市场现状分析

7.3.4 可穿戴设备检测市场趋势前景

7.4 中国智能家居设备检测市场分析

7.4.1 中国智能家居设备市场分析

1、智能家居设备发展现状

2、智能家居设备趋势前景

7.4.2 智能家居设备检测标准及项目类型

7.4.3 智能家居设备检测市场现状分析

7.4.4 智能家居设备检测市场趋势前景

7.5 中国PDA智能终端检测市场分析

7.5.1 中国PDA智能终端市场分析

1、PDA智能终端发展现状

2、PDA智能终端趋势前景

7.5.2 PDA智能终端检测标准及项目类型

7.5.3 PDA智能终端检测市场现状分析

7.5.4 PDA智能终端检测市场趋势前景

7.6 中国工业电器检测市场分析

7.6.1 中国工业电器市场分析

1、工业电器发展现状

2、工业电器趋势前景

7.6.2 工业电器检测标准及项目类型

7.6.3 工业电器检测市场现状分析

7.6.4 工业电器检测市场趋势前景

7.7 中国电子电器检验检测行业细分应用市场战略地位分析

第8章：全球及中国电子电器检验检测服务企业案例研究

8.1 全球及中国电子电器检验检测企业布局梳理与对比

8.2 全球电子电器检验检测企业布局分析（不分先后，可定制）

8.2.1 瑞士通用公证行（SGS）

1、企业发展历程及基本信息

2、企业业务架构及经营情况

3、企业电子电器检验检测业务产品/服务布局

4、企业电子电器检验检测业务销售网络布局

5、企业电子电器检验检测业务市场地位及在华布局

8.2.2 法国必维国际检验集团（BV）

1、企业发展历程及基本信息

2、企业业务架构及经营情况

3、企业电子电器检验检测业务产品/服务布局

4、企业电子电器检验检测业务销售网络布局

5、企业电子电器检验检测业务市场地位及在华布局

8.2.3 英国天祥集团（Intertek）

1、企业发展历程及基本信息

2、企业业务架构及经营情况

3、企业电子电器检验检测业务产品/服务布局

4、企业电子电器检验检测业务销售网络布局

5、企业电子电器检验检测业务市场地位及在华布局

8.3 中国电子电器检验检测企业布局分析（不分先后，可定制）

8.3.1 中国检验认证（集团）有限公司

1、企业发展历程及基本信息

2、企业业务架构及经营情况

3、企业电子电器检验检测服务项目类型

4、企业电子电器检验检测服务对象范围

5、企业电子电器检验检测业务发展优劣势分析

8.3.2 华测检测认证集团股份有限公司

1、企业发展历程及基本信息

2、企业业务架构及经营情况

3、企业电子电器检验检测服务项目类型

4、企业电子电器检验检测服务对象范围

5、企业电子电器检验检测业务发展优劣势分析

8.3.3 谱尼测试集团股份有限公司

1、企业发展历程及基本信息

2、企业业务架构及经营情况

3、企业电子电器检验检测服务项目类型

4、企业电子电器检验检测服务对象范围

5、企业电子电器检验检测业务发展优劣势分析

8.3.4 广州广电计量检测股份有限公司

1、企业发展历程及基本信息

2、企业业务架构及经营情况

3、企业电子电器检验检测服务项目类型

4、企业电子电器检验检测服务对象范围

5、企业电子电器检验检测业务发展优劣势分析

8.3.5 中科检测集团有限公司

1、企业发展历程及基本信息

2、企业业务架构及经营情况

3、企业电子电器检验检测服务项目类型

4、企业电子电器检验检测服务对象范围

5、企业电子电器检验检测业务发展优劣势分析

8.3.6 精准通检测认证（广东）有限公司

1、企业发展历程及基本信息

2、企业业务架构及经营情况

3、企业电子电器检验检测服务项目类型

4、企业电子电器检验检测服务对象范围

5、企业电子电器检验检测业务发展优劣势分析

8.3.7 广东凯威检测技术股份有限公司

1、企业发展历程及基本信息

2、企业业务架构及经营情况

3、企业电子电器检验检测服务项目类型

4、企业电子电器检验检测服务对象范围

5、企业电子电器检验检测业务发展优劣势分析

8.3.8 深圳信测标准技术服务股份有限公司

1、企业发展历程及基本信息

2、企业业务架构及经营情况

3、企业电子电器检验检测服务项目类型

4、企业电子电器检验检测服务对象范围

5、企业电子电器检验检测业务发展优劣势分析

8.3.9 福建星云电子股份有限公司

1、企业发展历程及基本信息

2、企业业务架构及经营情况

3、企业电子电器检验检测服务项目类型

4、企业电子电器检验检测服务对象范围

5、企业电子电器检验检测业务发展优劣势分析

8.3.10 上海储融检测技术股份有限公司

1、企业发展历程及基本信息

2、企业业务架构及经营情况

3、企业电子电器检验检测服务项目类型

4、企业电子电器检验检测服务对象范围

5、企业电子电器检验检测业务发展优劣势分析

——展望篇——

第9章：中国电子电器检验检测行业发展环境洞察

9.1 中国电子电器检验检测行业经济（Economy）环境分析

9.1.1 中国宏观经济发展现状

9.1.2 中国宏观经济发展展望

9.1.3 中国电子电器检验检测行业发展与宏观经济相关性分析

9.2 中国电子电器检验检测行业社会（Society）环境分析

9.2.1 中国电子电器检验检测行业社会环境分析

9.2.2 社会环境对电子电器检验检测行业发展的影响总结

9.3 中国电子电器检验检测行业政策（Policy）环境分析

9.3.1 国家层面电子电器检验检测行业政策规划汇总及解读（指导类/支持类/限制类）

1、国家层面电子电器检验检测行业政策汇总及解读

2、国家层面电子电器检验检测行业规划汇总及解读

9.3.2 31省市电子电器检验检测行业政策规划汇总及解读（指导类/支持类/限制类）

1、31省市电子电器检验检测行业政策规划汇总

2、31省市电子电器检验检测行业发展目标解读

9.3.3 国家重点规划/政策对电子电器检验检测行业发展的影响

1、国家“十四五”规划对电子电器检验检测行业发展的影响

2、“碳达峰、碳中和”战略对电子电器检验检测行业发展的影响

9.3.4 政策环境对电子电器检验检测行业发展的影响总结

9.4 中国电子电器检验检测行业SWOT分析（优势/劣势/机会/威胁）

第10章：中国电子电器检验检测行业市场前景预测及发展趋势预判

10.1 中国电子电器检验检测行业发展潜力评估

10.2 中国电子电器检验检测行业未来关键增长点分析

10.3 中国电子电器检验检测行业发展前景预测（未来5年数据预测）

10.4 中国电子电器检验检测行业发展趋势预判（疫情影响等）

第11章：中国电子电器检验检测行业投资战略规划策略及建议

11.1 中国电子电器检验检测行业进入与退出壁垒

11.1.1 电子电器检验检测行业进入壁垒分析

11.1.2 电子电器检验检测行业退出壁垒分析

11.2 中国电子电器检验检测行业投资风险预警

11.3 中国电子电器检验检测行业投资机会分析

11.3.1 电子电器检验检测行业产业链薄弱环节投资机会

11.3.2 电子电器检验检测行业细分领域投资机会

11.3.3 电子电器检验检测行业区域市场投资机会

11.3.4 电子电器检验检测产业空白点投资机会

11.4 中国电子电器检验检测行业投资价值评估

11.5 中国电子电器检验检测行业投资策略与建议

11.6 中国电子电器检验检测行业可持续发展建议

图表目录

图表1：检测、检验与认证（TIC）界定

图表2：检测、检验与认证（TIC）分类

图表3：《国民经济行业分类与代码》中检测、检验与认证（TIC）行业归属

图表4：电子电器检验检测的界定

图表5：电子电器检验检测项目类型

图表6：电子电器检验检测专业术语说明

图表7：中国电子电器检验检测行业监管体系

图表8：中国电子电器检验检测行业主管部门

图表9：中国电子电器检验检测行业自律组织

图表10：中国电子电器检验检测标准体系建设

图表11：中国电子电器检验检测现行标准汇总

图表12：中国电子电器检验检测即将实施标准

图表13：中国电子电器检验检测重点标准解读

图表14：本报告研究范围界定

图表15：本报告权威数据资料来源汇总

图表16：本报告的主要研究方法及统计标准说明

图表17：全球电子电器检验检测行业发展历程

图表18：全球电子电器检验检测行业兼并重组状况

图表19：全球电子电器检验检测行业市场竞争格局

图表20：全球电子电器检验检测行业市场供需状况

图表21：全球电子电器检验检测行业市场贸易状况

图表22：全球电子电器检验检测行业市场规模体量分析

图表23：全球电子电器检验检测行业市场前景预测（未来5年数据预测）

图表24：全球电子电器检验检测行业发展趋势预判（疫情影响等）

图表25：全球电子电器检验检测行业区域发展格局

图表26：全球电子电器检验检测行业重点区域市场分析

图表27：全球电子电器检验检测行业发展经验借鉴

图表28：中国电子电器检验检测行业关键技术分析

图表29：中国电子电器检验检测新兴技术融合应用

图表30：中国电子电器检验检测行业科研投入状况

图表31：中国电子电器检验检测行业专利申请

图表32：中国电子电器检验检测行业专利公开

图表33：中国电子电器检验检测行业热门申请人

图表34：中国电子电器检验检测行业热门技术

图表35：中国检验检测行业发展历程

图表36：2016-2024年中国检验检测机构收入和GDP增速（单位：%）

图表37：2016-2024年小微型检验检测机构数量及占比情况（单位：万家，%）

图表38：中国检验检测机构数量增长情况（单位：%）

图表39：2016-2024年中国事业单位制机构占比、2020-2024年机构结构（按所有制）占比情况（单位：%）

图表40：2016-2024年中国民营检验检测机构数量占比情况（单位：%）

图表41：2016-2024年中国民营检验检测机构营收增速情况（单位：%）

图表42：中国检验检测细分领域营收情况（单位：亿元）

图表43：2018-2024年中国检验检测传统领域占行业总收入比重情况（单位：%）

图表44：中国检验检测行业上市企业数量及结构情况（单位：家，%）

图表45：2016-2024年中国境内外资检验检测机构营收情况（单位：亿元，%）

图表46：2019-2024年中国检验检测机构从业人员数量情况（单位：万人，%）

图表47：2019-2024年中国检验检测机构仪器设备数量情况（单位：万台套，%）

图表48：2019-2024年中国检验检测机构仪器设备资产原值情况（单位：亿元，%）

图表49：2019-2024年中国检验检测机构出具检测检验报告数量情况（单位：亿份，%）

图表50：中国六大区域检验检测机构数量分布（单位：家，%）

图表51：中国检验检测机构分区域营收情况（单位：亿元，%）

图表52：中国电子电器检验检测行业发展历程

图表53：中国电子电器检验检测行业市场主体类型

图表54：中国电子电器检验检测行业企业入场方式

图表55：中国电子电器检验检测行业历年新增企业数量

图表56：中国电子电器检验检测行业中标主体特征

图表57：中国电子电器检验检测行业主要招投标规模

图表58：中国电子电器检验检测行业主要招投标区域特征

图表59：中国电子电器检验检测行业招标主体特征

图表60：中国电子电器检验检测行业市场饱和度分析

图表61：中国电子电器检验检测行业市场需求状况

图表62：中国电子电器检验检测行业市场行情走势分析

图表63：中国电子电器检验检测行业市场规模体量分析

图表64：中国电子电器检验检测行业市场发展痛点分析

图表65：中国电子电器检验检测行业竞争者入场进程

图表66：中国电子电器检验检测行业竞争者区域分布热力图

图表67：中国电子电器检验检测行业竞争者发展战略布局状况

图表68：中国电子电器检验检测行业企业战略集群状况

图表69：中国电子电器检验检测行业企业竞争格局分析

图表70：中国电子电器检验检测行业市场集中度分析

图表71：中国电子电器检验检测行业国产替代布局与发展现状

图表72：中国电子电器检验检测行业供应商的议价能力

图表73：中国电子电器检验检测行业消费者的议价能力

图表74：中国电子电器检验检测行业新进入者威胁

图表75：中国电子电器检验检测行业替代品威胁

图表76：中国电子电器检验检测行业现有企业竞争

图表77：中国电子电器检验检测行业竞争状态总结

图表78：中国电子电器检验检测行业资金来源

图表79：中国电子电器检验检测行业投融资主体

图表80：中国电子电器检验检测行业投融资事件汇总

图表81：中国电子电器检验检测行业投融资规模

图表82：中国电子电器检验检测行业投融资发展状况

图表83：中国电子电器检验检测行业兼并与重组事件汇总

图表84：中国电子电器检验检测行业兼并与重组动因分析

图表85：中国电子电器检验检测行业兼并与重组案例分析

图表86：中国电子电器检验检测行业兼并与重组趋势预判

图表87：中国电子电器检验检测产业链结构

图表88：中国电子电器检验检测产业链生态图谱

图表89：中国电子电器检验检测产业链区域热力图

图表90：中国电子电器检验检测行业成本结构分析

图表91：中国电子电器检验检测行业价值链分析

图表92：电子电器检验检测原材料市场现状

图表93：电子电器检验检测原材料发展趋势

图表94：中国电子电器检验检测行业细分市场结构

图表95：中国电磁兼容检测市场分析

图表96：中国环境与可靠性检测市场分析

图表97：中国电子材料检测市场分析

图表98：中国有毒有害物质测试市场分析

图表99：中国安规测试市场分析

图表100：中国通讯产品FR测试市场分析

图表101：中国电子电器检验检测行业细分市场战略地位分析

图表102：中国电子电器检验检测应用场景分布

图表103：中国电子电器检验检测应用行业领域分布及应用概况

图表104：中国智能手机发展现状

图表105：中国智能手机趋势前景

图表106：智能手机检测标准及项目类型

图表107：智能手机检测市场现状分析

图表108：智能手机检测市场趋势前景

图表109：中国可穿戴设备发展现状

图表110：中国可穿戴设备趋势前景

图表111：可穿戴设备检测标准及项目类型

图表112：可穿戴设备检测市场现状分析

图表113：可穿戴设备检测市场趋势前景

图表114：中国智能家居设备发展现状

图表115：中国智能家居设备趋势前景

图表116：智能家居设备检测标准及项目类型

图表117：智能家居设备检测市场现状分析

图表118：智能家居设备检测市场趋势前景

图表119：中国PDA智能终端发展现状

图表120：中国PDA智能终端趋势前景

各类电子电气设备的检测维修：基于ETest实现检测设备通用化

传统的装备检测是：一套测试设备只测试一个型号，测试软件也是专门定制。当型号越来越多，最后发现需要很多不同种类的测试设备，同时也需要很多开发人员开发测试软件。测试人员很难熟练掌握各种测试设备和各种测试软件，另外对测试设备的维护管理也相当复杂繁琐。

研制和生产可适用于不同型号装备的通用性检测设备，是解决问题的有效途径之一。

一、什么是检测设备

检测设备是指对装备进行技术状态检查、功能测试和故障诊断的一类设备，主要用于支撑对装备中各类电子电气设备的检测维修等应急保障任务。

检测设备属于专用性测试设备，为了使得检测设备具有用户使用简单、各组成部分互换性强、测试逻辑可移植、扩展性强等特点，需要从硬件组成、软件架构、基础支撑构件等多方面进行方案设计，确保检测设备的通用化。

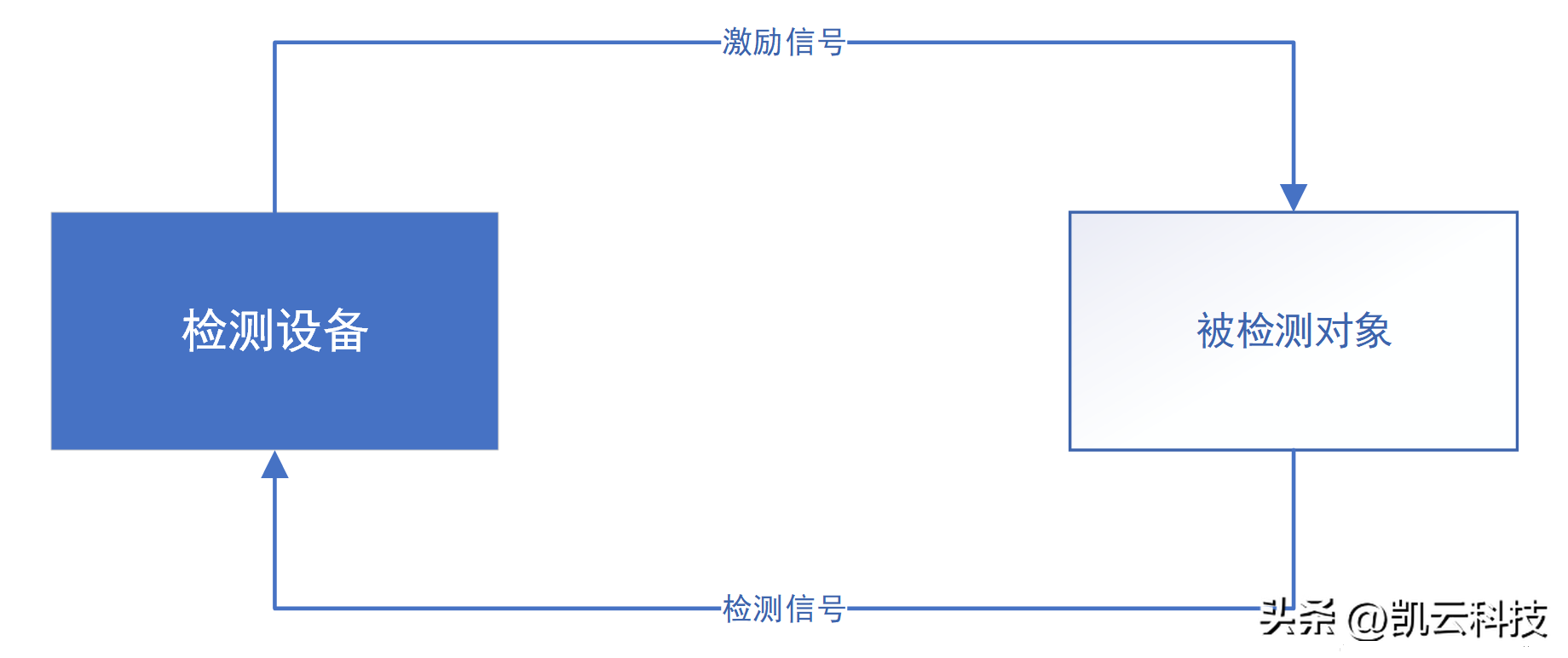

图1：检测设备基本原理

检测设备通过向被检测对象发送激励信号，从被检测对象接收检测信号，通过测试逻辑实现对被检测对象的技术状态检查、功能测试和故障诊断等功能。

二、检测设备通用化需求

1、硬件的互换性

实现检测设备中各组成单元的互换性，包括核心处理板、信号采集板、信号调理板、操作终端、电源控制板等单元的互换性。

互换性意味着具有不同检测功能的检测设备中的组成单元可以互换，会大幅减轻部队的零部件供应保障的品种。

2、硬件架构的可扩展性

硬件的体系架构可扩展性要求在当前检测设备无法满足被检测设备检测信号通道数的情况下，可以通过插件板扩展的方式，在当前检测设备基础上快速实现出改型的检测设备。

3、软件模块的可移植性

检测设备的软件需进行良好的架构设计，通过模块划分、架构分层实现接口明确、模块间耦合性低、模块内可靠性高的软件系统。

软件模块的可移植性意味着在新研发检测设备时各软件模块能够最大限度地实现移植和复用，也意味着软件开发的工作量会大幅降低。

4、软硬件配合的完整性

软件是运行在硬件板卡之上的，当某块板卡上的软硬件作为一体具有互换性时，会更大程度地增强该板卡的整体互换性，从而实现该板卡的软硬件一体化保障，减轻换件维修的工作量。

5、测试逻辑描述的可编程性

虽然就面向某一检测对象的检测设备而言，其测试逻辑是通常是固定，该型检测设备一旦研制成功，其测试逻辑就不需要改动了。

但对于面向不同对象的检测设备，其测试逻辑显然很难保持一致，而我们期望对于不同的检测对象，我们能用测试逻辑编程的方法研制出检测设备。

将测试逻辑描述与测试逻辑的运行支撑分离，测试逻辑的运行支撑就可保持不变，只需要改动测试逻辑描述部分就可以实现针对不同检测对象的检测设备。

三、通用化设计的基本思路

实现检测设备通用化的基本思路有以下几点：

1、对激励信号和检测信号进行抽象 ，将需要产生的激励信号和检测信号进行抽象化的分类，所有的测试逻辑都基于抽象的信号为操作对象，这样就可以实现测试逻辑描述与硬件板卡的无关性。

2、采用操作终端与测试单元的分离方案 ，操作终端为上位机、测试单元为下位机，操作终端与测试单元之间通过网络进行连接，一个操作终端可以通过带多个测试单元，通过测试单元的组合可进一步实现通用性，主控单元的硬件则是完全通用性的产品，测试单元可以在内部板卡分解上继续进行通用化的设计。

3、采用测试逻辑描述与测试逻辑运行支撑分离的方案 ，测试逻辑描述与测试逻辑运行支撑为相互分离的软件模块，测试逻辑运行支撑运行于测试单元的核心控制板中，测试逻辑描述则可在操作终端上完成。

4、测试单元采用信号采集处理板卡与核心控制板分离的方案 ，核心控制板运行嵌入式操作系统及测试逻辑运行支撑模块，核心控制板具有通用性，信号采集处理板卡可根据被检测对象的不同而有所不同。

5、测试单元信号采集处理板卡采用硬件电路设计+驱动设计 的方案，可以实现信号采集处理板卡的系列化。

6、采用信号采集处理板卡与信号调理板卡分离的方案 ，信号采集处理板卡使用标准电平形式与信号调理板卡相连，由信号调理板卡实现与被检测对象的信号连接，实现对检测信号的转换和激励信号的转换，这样可进一步确保信号采集处理板卡在一定程度上的通用性。

7、构建面向检测设备开发的测试系统集成开发支撑平台 ，支撑平台提供一个检测设备开发的框架和标准化可复用的软件模块，由支撑平台提供一系列支撑检测设备开发的工具和组件，实现对测试逻辑灵活性描述的支撑。

四、硬件通用化设计

4.1原理设计

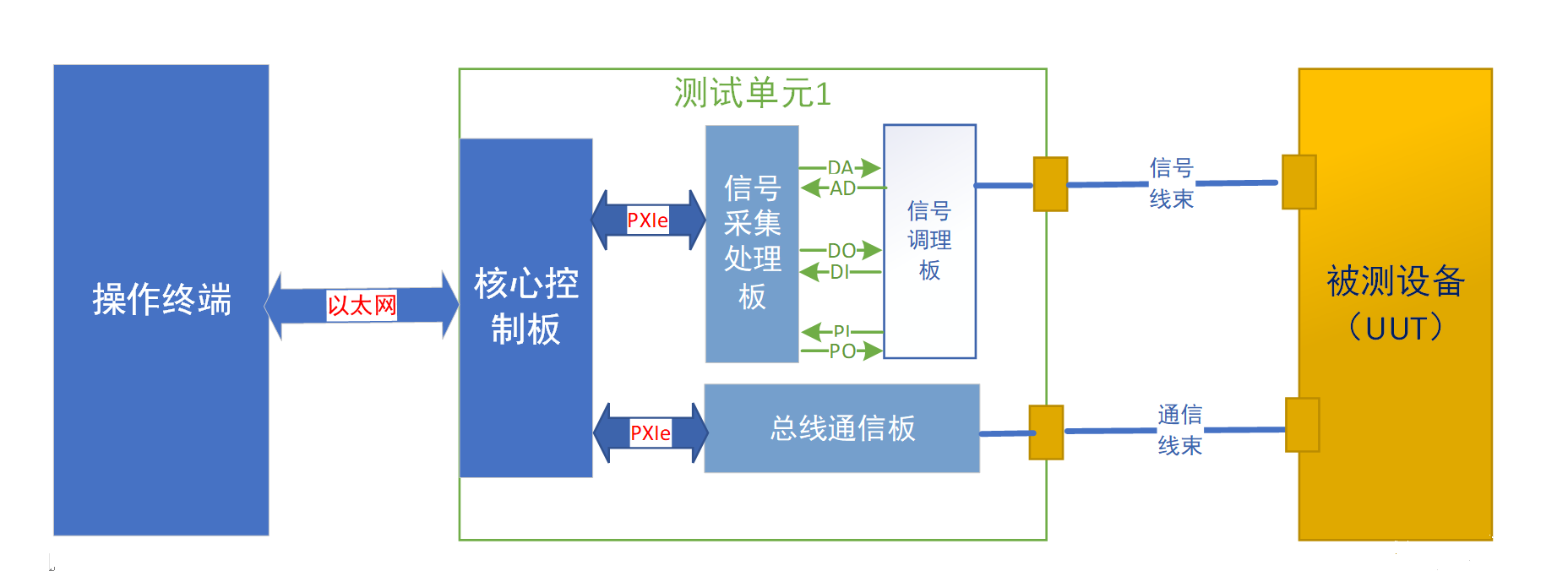

检测设备通用化的硬件原理框图如下图2所示。

图2：通用检测设备硬件原理框图

图2为通用检测设备的硬件原理框图，操作终端与测试单元之间通过高速以太网进行连接。

操作终端采用桌面操作系统，其上运行检测软件，实现检测逻辑的人机交互界面部分。

测试单元核心主控制板采用嵌入式操作系统，其上主要运行测试逻辑运行支撑软件。

信号采集处理板负责非总线类信号的采集与处理，为保证信号采集处理板尽可能实现通用与互换，信号采集处理板的模拟量输入输出信号只限定在标准的电平范围内（0-5V），数字量以及脉冲量输入输出信号也采用标准的TTL电平形式。

信号调理板负责对DA、AD、DI、DO、PI、PO信号进行调理转换，形成标准电平形式的信号。

对于需要使用RS232/422/485以及CAN、1553B等总线通信与被测件相连的，增加总线通信板。

测试单元的总线通信板、信号采集处理板、核心控制板通过PXIe总线相连，这样总线通信板、信号采集处理板与核心控制板构成PXI架构的测控计算机体系。

被测设备通过信号线束同信号调理板相连，通过通信线束同总线控制板相连。

4.2通用化分析

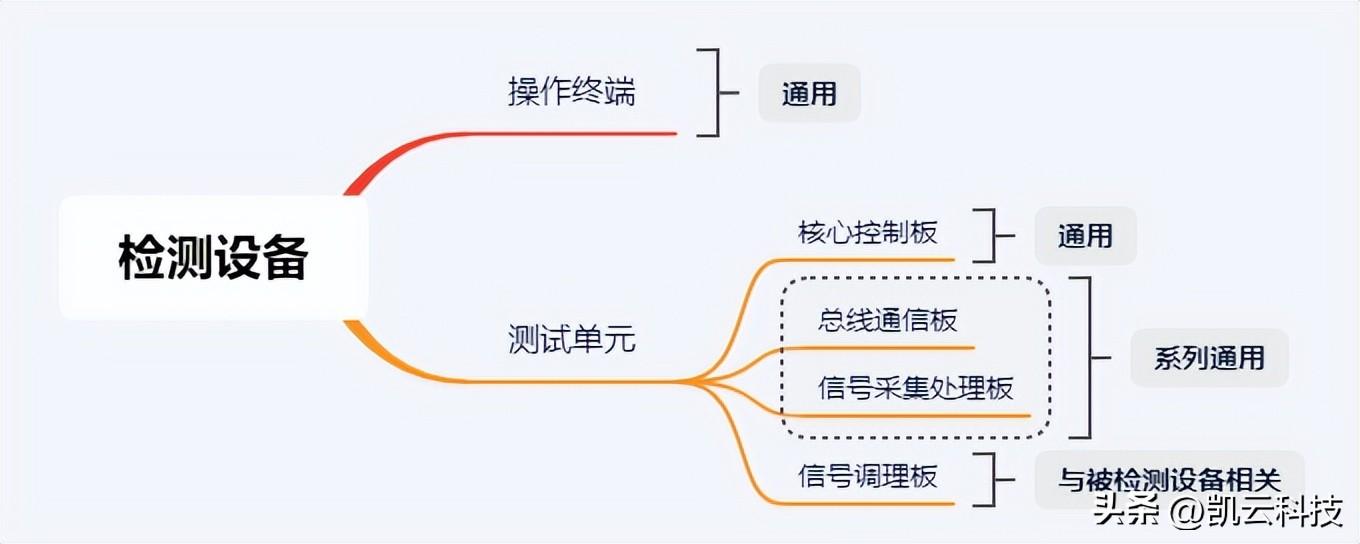

通过原理设计，检测设备的构成如下图3所示的分解结构。

图3：通用检测设备通用化分析

由上图可以看出，硬件设备操作终端可以完全通用，测试单元中的核心控制板可以完全通用，总线通信板、信号采集处理板根据信号路数与总线通信通道数的不同，实现系列通用。

4.3操作终端的设计

操作终端为完全通用化的操作终端，CPU采用飞腾D2000_8_0803_I处理器芯片，工作主频可达2GHz，采用14nmCMOS工艺制造，设计典型功耗25W。并且具有一定的IO接口扩展，如LPC，UART，SPI，GPIO等。

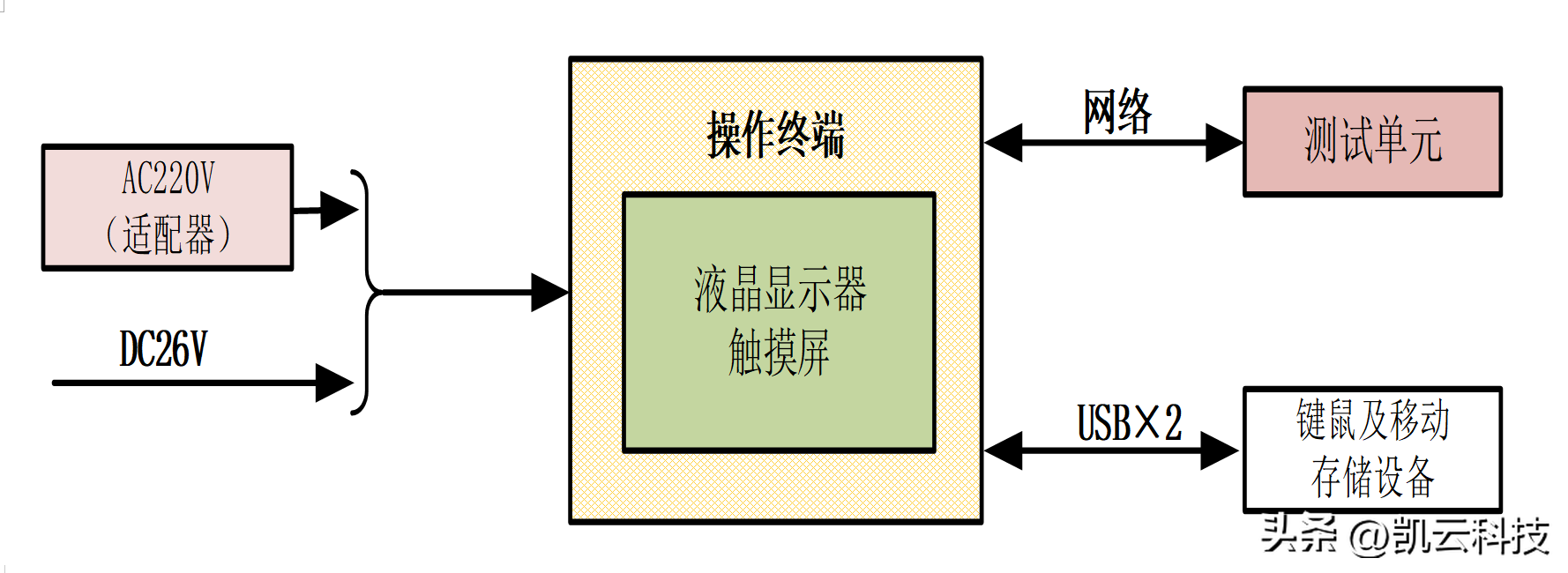

操作终端系统连接图如下图4所示。

图4：操作终端连接关系图

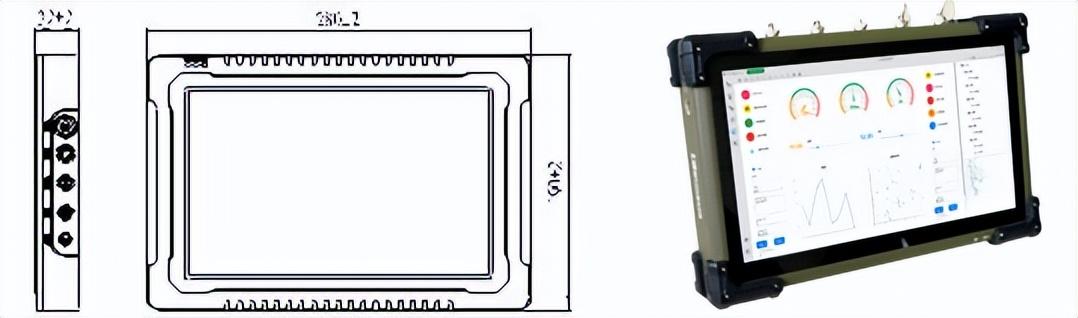

操作终端采用触摸屏外形设计，如下图5所示。

图5：操作终端外形设计

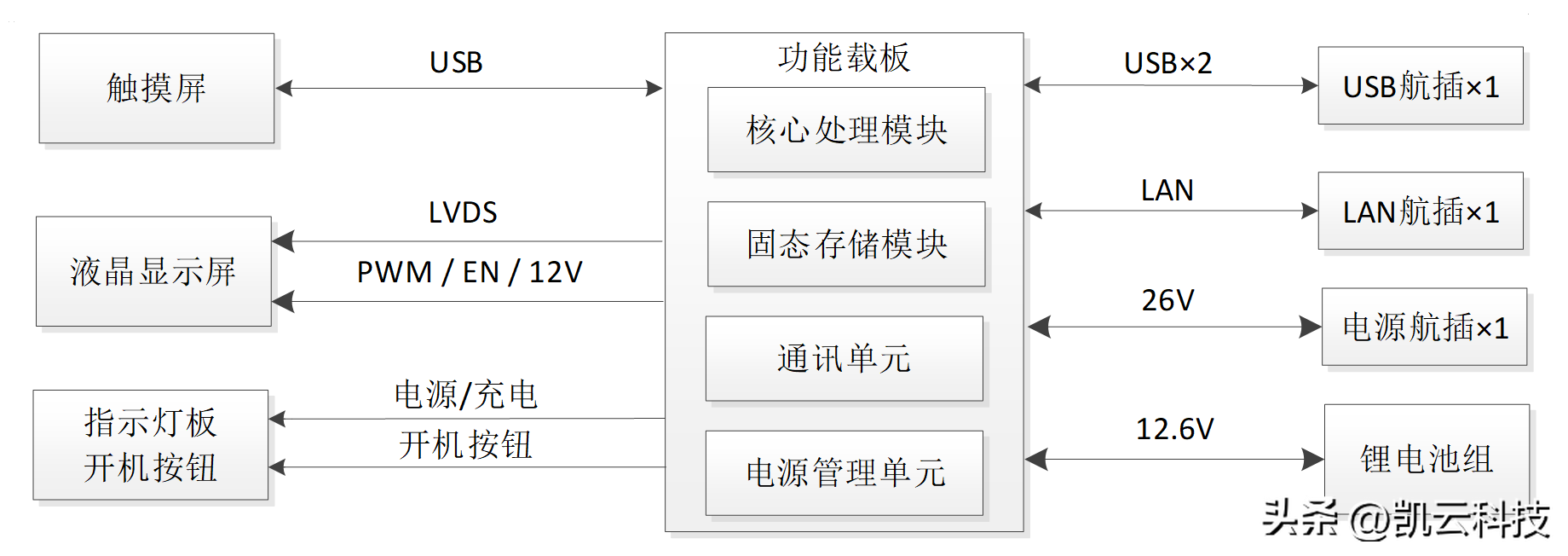

操作终端的系统框图如下图6所示，采用功能载板+核心处理模块+固态存储模块的方式进行设计，功能载板集成通讯单元、电源管理单元、以及其他处理电路，核心处理模块、固态存储模块均可方便拆卸更换，便于快速维护。

图6：操作终端系统框图

五、ETest开发检测设备的方法

5.1ETest的使用步骤

利用硬件集成加基于ETest开发的方式，可搭建出由单机到多机的分布式仿真测试环境，如图下图7所示。

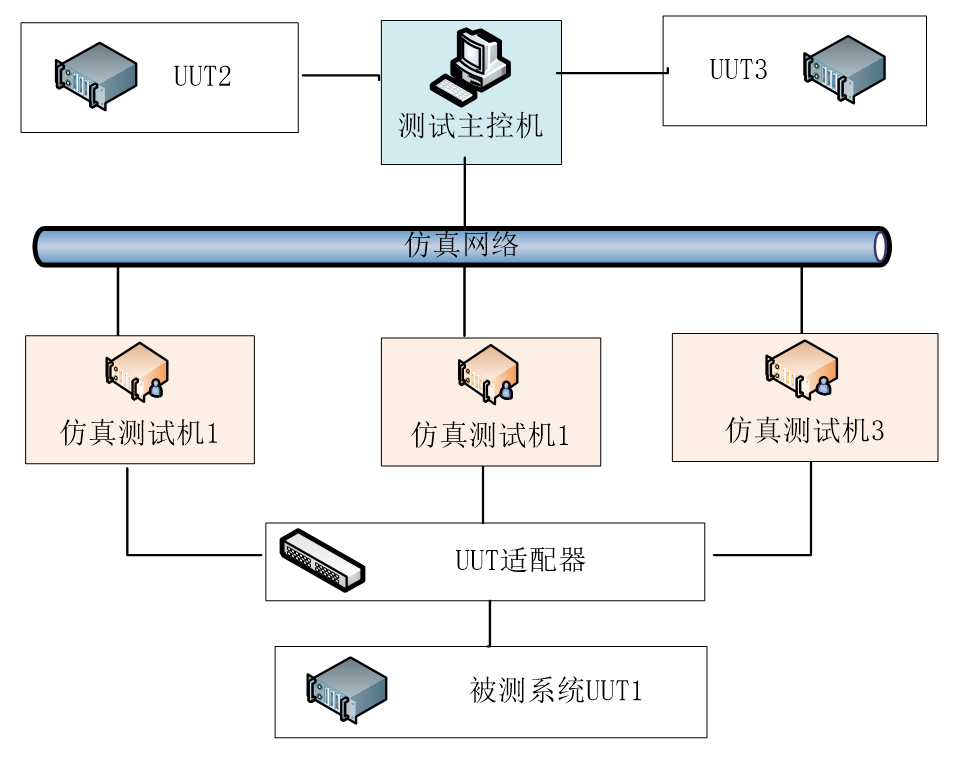

图7：半实物仿真测试系统的部署

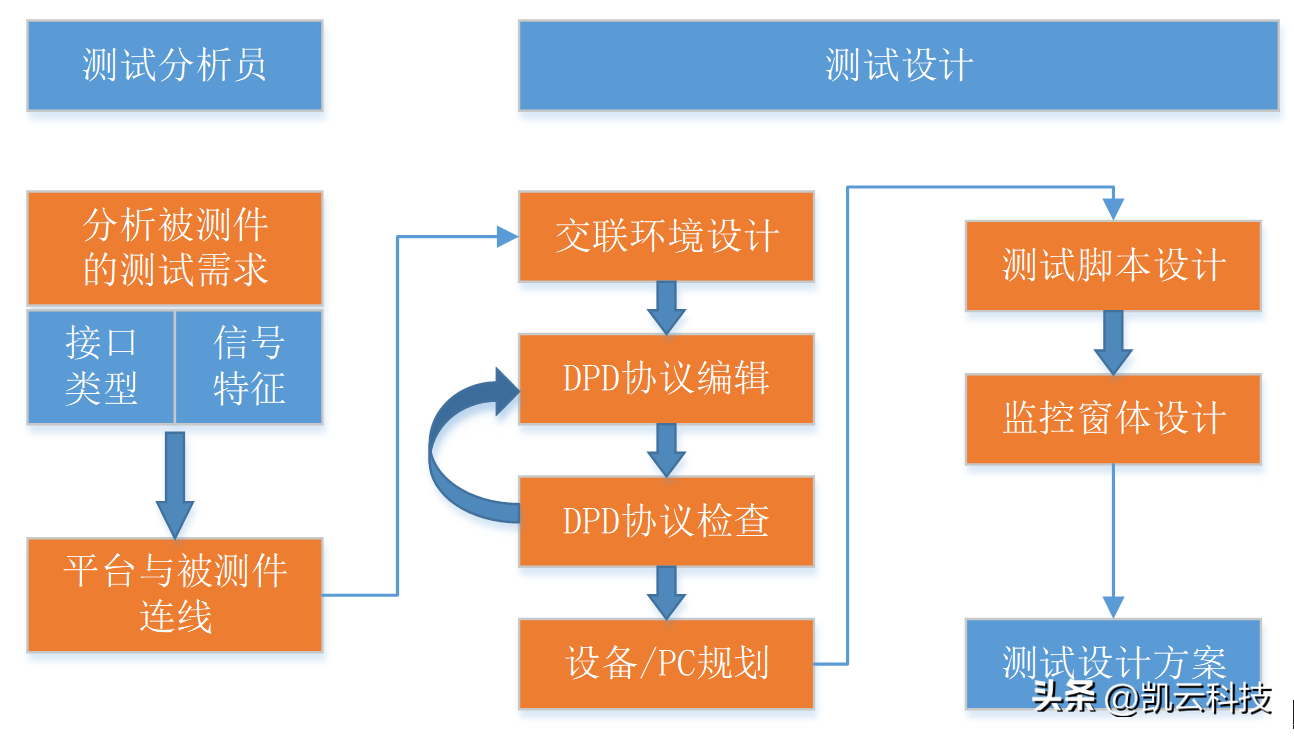

系统的使用分为测试设计和测试执行两个阶段，在测试设计阶段，测试分析员分析UUT的接口类型、信号特征，在软件上使用可视化图形的方式绘制出UUT交联环境图，对信号与协议进行描述与检查，进行测试设备与测试主机的规划，最后通过测试脚本设计、监控窗体设计，保存后测试设计方案，见图8所示。

图8：测试设计阶段的使用流程

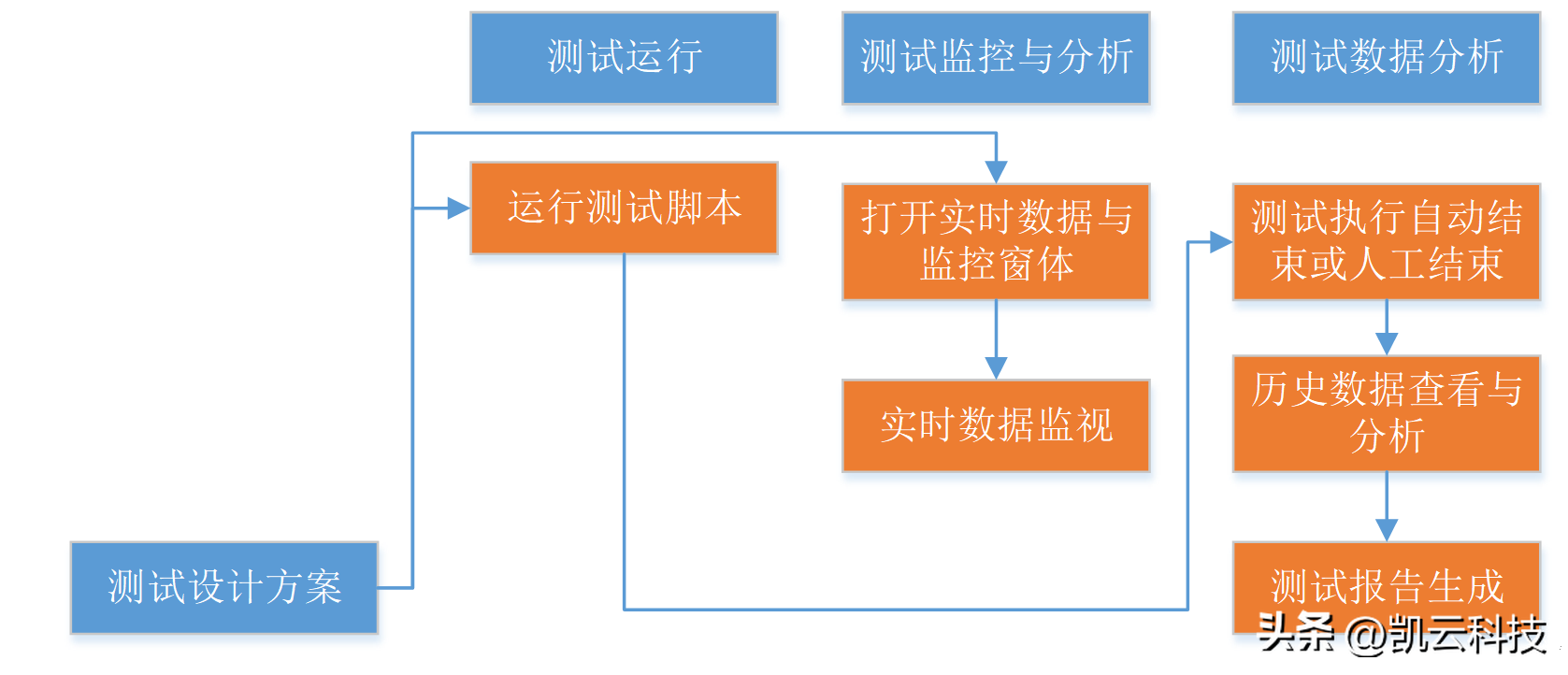

测试执行时，测试人员打开测试设计方案，选择设计好的测试脚本执行，测试脚本执行过程中，通过测试监控设计好的监控窗体，实时监控测试脚本的执行情况，测试结束后可得到测试结果报告，见图9所示。

图9：测试执行阶段的使用流程

5.2ETest开发通用检测设备软件

利用ETest开发检测设备软件时，下位机部分只需要开发信号采集处理板驱动程序、总线通信驱动程序，上位机部分开发可直接利用ETest集成开发环境开发操作终端的检测应用软件。如下图10所示。

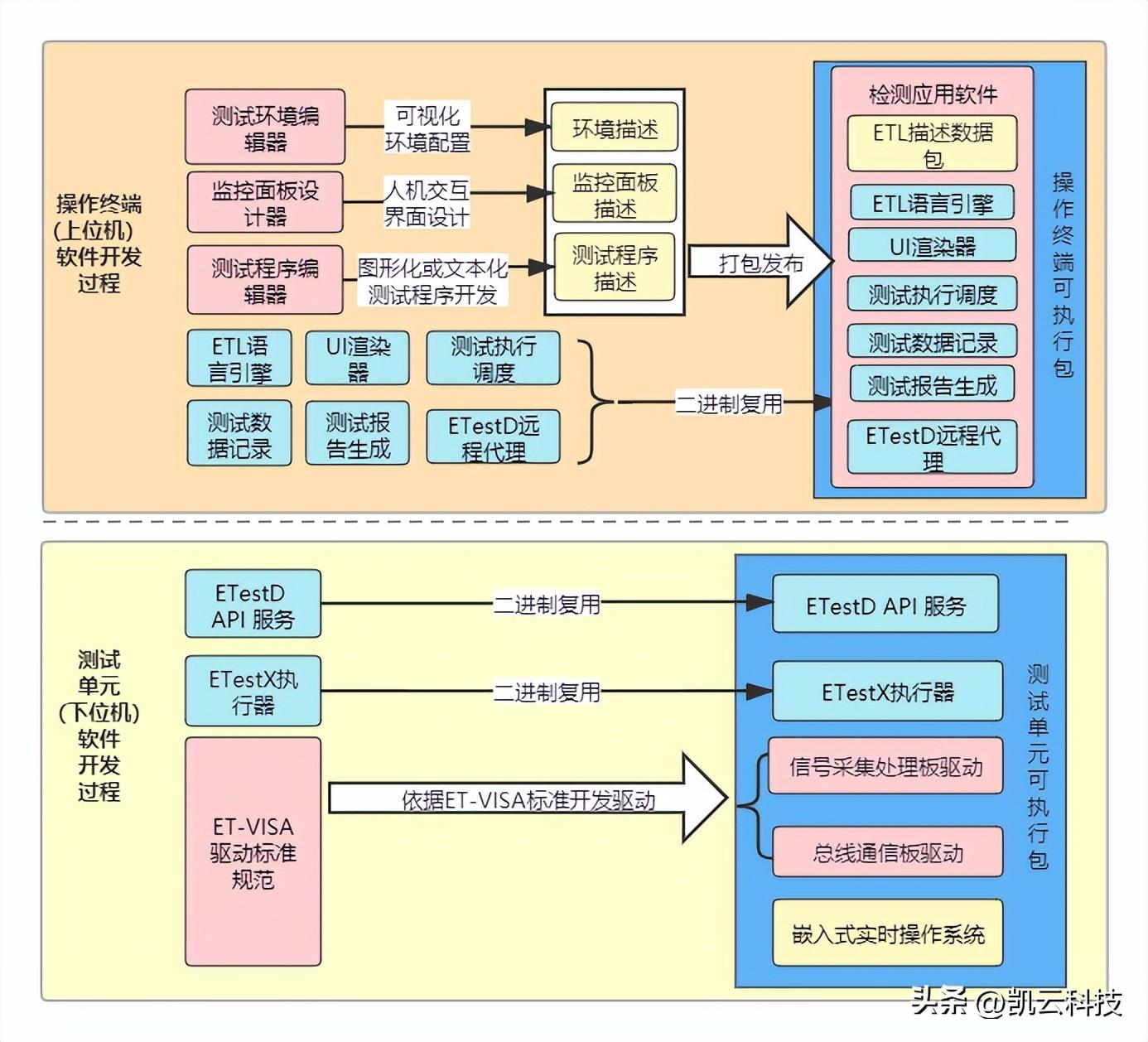

图10：ETest开发通用检测设备的过程

在下位机软件开发过程中，ETest定义了驱动开发的标准ET-VISA，提供了驱动开发的规范，这使得所开发出来的板卡驱动具有一定的标准互换性。

ETestD API服务、ETestX执行器直接二进制复用，它们与板卡驱动以及嵌入式操作系统一起构成了测试单元可执行包，这个测试单元可执行包是可以完全通用的，不会因被检测对象的不同而不同。

在上位机软件开发过程中，利用测试环境编辑器开发测试环境描述，利用监控面板设计器开发检测应用软件的人机交互界面，利用测试程序编辑器开发测试程序逻辑。开发完成后，通过将这些内容与ETest提供的ETL语言引擎、UI渲染器、测试数据记录、测试执行调度、ETestD远程代理等二进制包打包发布为检测应用软件。

虽然针对不同的检测对象，所打包发布的检测应用软件整体上会有所不同，看似不具有通用性，但ETL语言引擎、UI渲染器、测试执行调度、测试数据记录、测试报告生成、ETestD远程代理等模块都不需要修改，改动部分只需要包括ETL描述数包即可。针对每种不同检测对象，只需要做简单的配置和脚本化的测试程序逻辑开发，就可以快速形成检测应用软件，这大幅度的提高了开发的效率，在新检测装备研发中也会大幅减少研发经费。

根据图6所示，在最终形成的操作终端可执行包和测试单元可执行包，按照包模块划分，共有11个模块。其中，针对不同的被检测对象，软件模块需要编写的部分只有信号采集处理板驱动、总线通信板驱动、ETL语言描述包3个部分，通用率达到了72%。由于信号采集板驱动、总线通信板驱动可以作为系列化驱动，其也可以作为通用部分看待，那么在所有的软件模块中针对不同的被检测对象，只需要更改ETL语言描述包部分就可以实现，这个意义上来讲，软件通用性达到了90.9% 。

经过架构设计和测试领域的组件化开发，可以将检测设备研发的工作量降低为10%。

六、结论

检测设备研发中，采用操作终端作为上位机，测试单元作为下位机。

硬件方面，操作终端和测试单元的核心控制板可完全是通用的，不会因被检测对象的不同而不同。信号采集处理板、总线通信板可以保持相对的通用性，如果不考虑造价成本，完全可以制作出满足资源最大需求的信号采集处理板和总线通信板，实现这两块板子的通用。若基于资源恰好合适不浪费的考虑，信号采集处理板、总线通信板也可以实现系列化。针对不同的被检测对象，硬件只需要研发信号调理板就可以实现检测设备。

软件方面，测试单元中运行的软件完全不需要针对被检测设备而发生变化。只要信号采集处理板与总线通信板硬件选型一致，针对不同检测对象的测试单元软硬件除信号调理板不能通用外，测试单元软硬件基本都达到了通用性。操作终端中的检测应用软件，只需要修改ETL描述数据包，就可以适应不同被检测对象的测试需要。

检测设备通用化设计后，设计开发工作就变为：信号调理板的开发、ETL描述数据包的开发两部分，即使信号采集处理板、总线通信板需要开发，也只是增加了两块板子及其驱动的开发工作量。若将硬件板卡的通用化程度和软件模块的通用化程序进行建模，硬件通用性可达80%，软件通用性可达90.9%。

采用ETest开发检测设备，可大幅提高检测设备的开发效率。保守估计，开发的时间成本和经费成本可降低70%以上。
