引言
稳压二极管（亦称齐纳二极管）是电子电路中不可或缺的“电压锚”，广泛应用于电源稳压电路、电压参考源、过压保护及信号钳位等核心场景-。无论是工业控制设备、开关电源，还是车载充电器和通信基站，稳压二极管的性能状态直接影响整个系统的稳定性和可靠性-。在实际工作中，维修工程师和工厂质检人员常常面临一个棘手问题：如何快速、准确地判断稳压二极管的好坏？ 不同场景下——比如汽车电子需应对发动机舱高温环境、工业控制需适配流水线批量测试、通信设备需进行高精度离线检测——测量方法和工具选择差异显著-。本文面向电子维修工程师和工厂质检从业者，从行业实操出发，分层次详解稳压二极管检测方法，涵盖万用表快速检测、通电稳压值测量及专业仪器批量测试，帮助读者快速掌握测量技巧，独立完成元器件好坏判断，规避检测过程中的安全风险与常见误区。
一、稳压二极管检测前置准备（适配维修与质检场景）
1.1 稳压二极管检测核心工具介绍
检测稳压二极管需要根据使用场景选择合适工具，下表分类梳理常用工具及其适用场景：
| 工具类别 | 工具名称 | 适用场景 |
|---|---|---|
| 基础工具（维修必备） | 数字万用表（带二极管档位） | 维修工位日常检测、现场快速排查 |
| 指针式万用表（可选） | 电阻测量、经验辅助判断 | |
| 防静电镊子 | 贴片稳压管取放操作 | |
| 恒温电烙铁 | 拆焊待测元器件 | |
| 进阶工具（质检/批量检测） | 可调直流稳压电源 | 通电测稳压值、高精度电压验证 |
| 晶体管特性图示仪 | 绘制V-I特性曲线、批量抽样测试 | |
| 带部件测试功能的示波器 | 复杂元器件电流电压特性分析- | |
| 多功能老化测试系统 | 工厂流水线稳态筛选和老化试验- |
工具选择建议： 维修工程师日常检测以数字万用表为主，搭配可调直流电源即可满足绝大多数故障排查需求；工厂质检场景建议配备特性图示仪和老化测试系统，实现批量化精准检测。值得一提的是，测量稳压二极管时推荐使用指针式万用表，因为指针摆动比数字显示更能直观反映参数变化趋势。
1.2 稳压二极管检测安全注意事项
稳压二极管检测过程中，安全是首要前提，以下4条核心注意事项必须严格遵守：
断电检测为先（重中之重） ：测量前必须断开电路板电源，并释放滤波电容等储能元件的残留电荷。在路检测（不拆焊测量）需确保电路处于完全断电状态，否则极易损坏万用表或导致读数严重失真-。
防静电防护：稳压二极管属于静电敏感器件，检测时应佩戴防静电腕带或使用防静电工作台，尤其在冬季干燥环境下需格外注意-。
限流保护不可省略：进行反向击穿电压测量时，必须串联限流电阻，防止电流过大击穿或烧毁待测元件。限流电阻取值通常为（输入电压−稳压值）/ 5mA~10mA。
避免带电拔插和引脚短路：稳压二极管在带电状态下拔插可能导致瞬时电压尖峰损坏器件；测试时注意表笔不要同时接触两个引脚以外的其他焊点。
1.3 稳压二极管基础认知
稳压二极管的核心特性是：当反向电压达到特定值（即稳定电压Vz）时，电流急剧增加而电压几乎保持不变-。测量时重点关注以下关键参数：
稳定电压（Vz） ：稳压二极管工作在反向击穿区时的端电压，因随工作电流略有变化，测试时应使电流为规定值-。
耗散功率（Ptot） ：器件能承受的最大功耗，由公式Pz=Vz×Iz计算，选型和检测时需确保功耗不超过额定值-。
最小稳压电流（Izk） ：进入稳压状态所需的最小电流；反向电流过小无法稳定输出，过大则可能损坏器件-。
封装形式：常见封装有DO-35（玻璃直插）、SOD-123/SOT-23（贴片）等，不同封装功率和散热能力差异显著-。
二、稳压二极管核心检测方法（分层实操）
2.1 外观与极性检测法（维修场景快速初筛）
这是检测的第一步，也是判断损坏与否最直观的手段：
操作步骤：
（1）外观检查：仔细观察稳压二极管表面——是否有裂纹、烧伤、鼓包、引脚锈蚀或断裂等异常-。玻璃封装的DO-35二极管尤其容易因热应力出现细微裂纹，需在放大镜下仔细辨认。
（2）极性判别：
标识识别：贴片封装通常在一端有横线或色环标记负极；直插式封装管壳上有色环标记，带色环端为负极-。
万用表确认：将万用表置于二极管档，红表笔接正极、黑表笔接负极时，应有正向导通压降（约0.6~0.8V）；反接时显示“OL”或极大电阻-。若标识磨损无法辨认，通过此法可准确判断正负极。
判断标准： 外观完好、极性标识清晰→可进入下一步精确测量；有烧焦裂纹→已损坏需更换；引脚锈蚀或焊点虚焊→修复后重新检测。
2.2 万用表检测法（维修工程师重点掌握）
万用表是检测稳压二极管最常用的工具，操作分为正向压降测量和反向电阻测量两个步骤：
模块一：正向导通压降测量
| 步骤 | 操作说明 | 档位设置 |
|---|---|---|
| 1 | 将数字万用表拨至二极管档（蜂鸣档） | 二极管档位 |
| 2 | 红表笔接稳压二极管正极，黑表笔接负极 | 红表笔为正电位 |
| 3 | 读取显示数值 | 显示正向压降 |
正常正向压降值约为0.6~0.8V（硅管）。若显示0V或接近0，说明稳压管已短路损坏；若显示“OL”或数值很大，可能已开路-。
模块二：反向电阻测量
将万用表置于电阻档（R×1k档），黑表笔接正极、红表笔接负极（指针表需注意：黑表笔对应内部电池正极），测量反向电阻。正常时反向电阻极大（接近无穷大）；若表针摆动或电阻值明显偏小，说明稳压管性能不良甚至损坏-。
判断标准：
正向导通压降≈0.6~0.8V 且 反向电阻极大 → 良好
正反向导通压降均≈0 → 短路失效
正反向均显示“OL” → 开路失效
2.3 通电稳压值测量法（精准验证）
此方法可直接测量稳压管的实际稳压值，是判断好坏最精准的手段之一，尤其适用于稳压值≥15V的器件-。
所需工具： 可调直流稳压电源（输出电压大于被测管稳压值）、限流电阻（1kΩ~2kΩ）、数字万用表。
操作步骤：
搭建测试电路：将限流电阻R与稳压二极管反向串联（稳压管负极接电源正极，正极接电阻后接电源负极）-。
接通电源：缓慢升高电源输出电压，同时用万用表直流电压档监测稳压管两端的电压。
读取数据：当电压升高到稳压管的击穿区后，稳压管两端电压应稳定在标称值附近，不再随输入电压明显变化。记录此时的电压读数。
判断标准： 测得电压接近标称稳压值（误差通常为±5%），且电压稳定不抖动→器件完好；测得电压远偏离标称值或忽高忽低→性能不良或已损坏-。
2.4 稳压二极管行业专业仪器检测法（工厂质检进阶）
面向工厂流水线批量检测、高精度校验等专业场景，以下两种进阶方法需重点掌握：
方法一：晶体管特性图示仪检测
将稳压二极管接入特性图示仪测试座，设置合适的电压量程和电流限值后，观察屏幕上显示的V-I特性曲线。正常稳压管的特性曲线呈现明显的“膝盖”拐点——反向电压上升至击穿区后曲线陡峭转折，进入水平稳压区域-。曲线平滑、拐点清晰表明器件性能良好；曲线异常平滑无拐点或提前击穿，说明器件已失效。此方法适用于批量抽样测试和质量认证场景。
方法二：稳压二极管批量老化筛选
工厂质检场景还需对稳压管进行老化筛选，剔除早期失效器件。反向电功率老化通常以额定功率的2倍进行，老化时间为48小时-。老化前后对比测量稳压值变化，偏差在允许范围内的为合格品。对于DC-DC电源等严苛环境应用，还应进行温度循环测试，检测参数在不同温度条件下的稳定性-。
三、稳压二极管行业常见类型检测重点
3.1 低功率稳压管（≤0.5W，SOD-123/SOT-23封装）检测重点
常见于手机、IoT设备、消费电子等紧凑设计场景-。检测时功率阈值极低，限流电阻取值需精确计算，推荐万用表二极管档快速测量正反向特性，避免长时间施加测试电流导致热损坏。通电测试时输入电压不宜过高，确保测试电流不超过5mA。

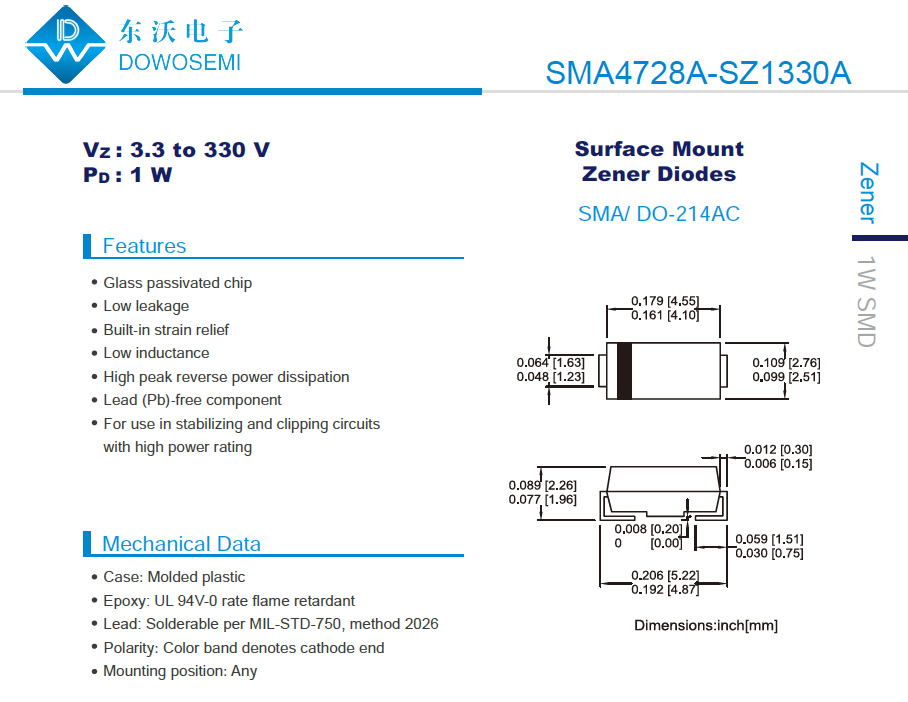

3.2 中高功率稳压管（1W~5W，SMB/SMC封装）检测重点
应用于汽车电子、工业电源等高可靠性场景-。检测时重点关注散热处理——通电测试时间不宜过长，必要时配合散热片。SMB封装功率处理能力强、耐压和浪涌电流能力更优，工厂质检建议使用特性图示仪做全参数测试-。
3.3 贴片稳压管检测要点
贴片封装检测时尤其注意：先用放大镜检查焊点是否有虚焊裂纹；用万用表测量时使用防静电镊子夹取，避免直接用手接触引脚导致静电损伤；SOD-123封装尺寸极小（约1.2mm×0.8mm），万用表表笔需加装细尖测试钩或采用探针测试台-。
四、稳压二极管行业常见检测误区与失效案例分析
4.1 五大高频检测误区
| 误区 | 正确做法 | 危害 |
|---|---|---|
| 直接在路带电测反向电阻 | 必须断电并将电容放电 | 表笔引入干扰电压，读数失真甚至烧表 |
| 测试电流过大且无限流电阻 | 反向测试时必须串联限流电阻 | 稳压管过流烧毁- |
| 只测正向压降不测反向特性 | 正反向都必须测试 | 无法发现反向击穿或漏电失效 |
| 忽略环境温度对测试结果的影响 | 在室温（约25℃）条件下测试 | 稳压值随温度漂移导致误判 |
| 贴片管用普通表笔直接接触测量 | 使用细尖测试钩或探针 | 引脚间距小易短路，接触不良误判 |
4.2 行业真实失效案例
案例一：工业开关电源输出不稳故障排查
故障现象： 某工厂自动化设备开关电源输出电压间歇性跳变，设备频繁重启。检测过程： 维修工程师首先目视检查电路板，发现5V输出端的1N4733A稳压管外观无明显异常；用万用表测量正反向特性，正向压降约0.62V正常，但反向电阻明显偏小（约2kΩ）。更换后电压稳定输出。原因分析： 稳压管因长期处于高功率负载下出现热击穿，导致内部PN结漏电增大，无法稳定钳位输出电压-。检测启示： 外观正常不等于性能良好，必须做正反向全面测试。
案例二：DC-DC电源转换器后级器件批量损坏
故障现象： 一批DC-DC电源模块在老化测试中出现批量后级芯片损坏，返修率高达12%。检测过程： 质检人员拆下输出端稳压管，用特性图示仪测试后发现约10%的稳压管反向击穿电压远低于标称值，且拐点特性不清晰。追溯发现采购批次限流电阻计算错误，导致稳压管长期处于过流应力状态，性能退化甚至提前击穿-。检测启示： 工厂质检批次检测不能只抽检外观，必须抽样做全参数特性测试。
五、稳压二极管检测核心与维护建议
5.1 分级检测策略
维修工程师日常排查： 外观检查→万用表正反向测量→通电稳压值验证（约3分钟完成全套测试）
工厂质检批量检测： 外观抽检→万用表批量测试→特性图示仪抽样分析→老化筛选→温循测试
高可靠性场景验证： 全参数特性测试+老化筛选+温度循环测试-
快速判断口诀： 外观看裂纹，万用测通断，通电验稳压，图示判曲线。
5.2 日常维护与采购建议
维护校准： 维修场景建议每季度校准一次万用表，工厂质检每月对测试设备进行精度校验；长期存放的稳压管需置于防静电干燥柜中。
采购注意事项： 选择正规渠道，核实型号参数与封装匹配，功率预留20%余量以应对意外浪涌-。工业设备和汽车电子优先选用车规级型号（AEC-Q101认证）。
代换原则： 稳压值相同或最接近、功率不低于原型号、封装尺寸兼容；严禁用低功率器件代换高功率器件，维修时优先核对Datasheet中稳定电压和功耗参数。
