一、开头引言
制动电阻（又称刹车电阻）是工业变频器控制电机快速停车系统中不可或缺的能耗制动元件，负责将电机减速时产生的再生电能转化为热能消耗掉，从而抑制直流母线电压升高，保护变频器功率器件不被过压击穿-64。在电梯、起重机、数控机床、矿山机械等需要频繁启停或急剧减速的工业场景中，制动电阻的性能状态直接关系到设备安全运行和作业效率-1。然而在实际工况中，制动电阻长期承受大电流冲击和高温环境，故障率居高不下——发热严重、阻值漂移、绝缘劣化甚至炸裂失效等问题频发，导致变频器频繁报过电压故障、制动性能下降，严重时可能损坏整个驱动系统-20-2。
掌握工业场景下的制动电阻好坏检测方法，是每一位工厂维修电工、自动化设备维护人员和电梯维保工程师必备的实操技能。本文基于工业变频器应用场景，从新手入门到专业进阶，分层次详解制动电阻检测的完整流程——涵盖基础外观检查、万用表电阻测量、绝缘电阻测试等核心检测手段，并结合行业真实失效案例和常见检测误区，帮助不同基础的从业者快速判断制动电阻好坏，精准排查设备故障，保障生产线安全稳定运行。
二、前置准备
2.1 工业制动电阻检测核心工具介绍
新手基础款（适配工厂入门维护、设备巡检场景）：
数字万用表：工业场景首选，需具备电阻档位精度达到0.1Ω级别，建议选用FLUKE 15B+/17B+等工业级型号，具备CAT III安全等级。万用表用于测量制动电阻阻值、判断开路或短路故障。
绝缘电阻测试仪（兆欧表） ：选用输出电压500V或1000V的兆欧表，用于测量制动电阻对地的绝缘性能，这是工业电气安全检测的必备工具-12。
红外测温枪：用于检测制动电阻运行时表面温度，辅助判断是否过热。
专业进阶款（适配工厂批量检测、精密质检、电梯维保等场景）：
精密数字电桥（LCR测试仪） ：用于高精度测量制动电阻阻值和电感参数，精度可达±0.1%级别，适配制动电阻箱批量出厂检测-39。
耐压测试仪：输出电压可达AC2500V以上，用于验证制动电阻的介电强度。根据标准要求，制动电阻箱需耐受AC2500V/1min无击穿-3。
大功率直流负载系统：如Chroma 63200A系列（1200V/2400A），用于模拟实际工况下的制动负载测试，验证制动电阻在额定电流下的温升特性-10。
数据采集系统与红外热成像仪：用于监测制动电阻在连续工作时的温度分布和变化曲线，符合温升测试规范要求（ΔT≤55K）-12。
工具选型提示：新手入门仅需万用表和兆欧表即可完成95%的制动电阻好坏判断；专业质检或批量检测场景建议配置精密电桥和耐压测试仪。
2.2 工业制动电阻检测安全注意事项（重中之重）
⚠️ 安全第一！以下是制动电阻检测必须遵守的核心安全规范，任何一步疏忽都可能造成触电、设备损坏甚至人身伤害。
1. 完全断电并放电——绝对不可省略
在检测任何制动电阻之前，必须断开变频器所有电源输入，并确保供电装置的所有极都已断电-47。变频器直流母线电容在断电后仍可能储存数百伏特的高压电荷，必须通过制动电阻将储能系统放电至低于3V方可接触-47。放电操作严格遵循对应变频器产品手册中的规定步骤。
2. 确认制动电阻与变频器完全脱离
测量制动电阻之前，必须将制动电阻从变频器输出端子上完全拆下，至少断开一端的连接线，否则电路中其他元器件的并联效应会导致测量值严重失真-30。工业现场常见的错误是“在线测量”，往往得出错误的阻值读数。
3. 高压绝缘测试需专业资质
绝缘电阻测试和耐压测试属于高压电气检测操作，测试电压可达500V DC至1000V DC甚至更高-41。若不具备电气专业资质，严禁自行操作。建议由持证电工或专业质检人员执行，测试前务必核对被测电阻的耐压等级是否匹配测试电压。
4. 高温防护——防止烫伤
制动电阻在长时间工作后表面温度可能超过200℃，甚至在故障状态下瞬间发红-20。断电后需等待足够冷却时间（建议不少于30分钟）再进行触摸检测，或使用红外测温枪确认温度安全后再操作。
2.3 制动电阻基础认知（适配工业精准检测）
在工业变频器应用中，制动电阻通常由陶瓷管、合金电阻丝（扁带波浪形）及耐高温涂层构成，其中合金电阻丝负责将再生电能转化为热能，陶瓷管兼具散热功能-64。制动电阻需要与制动单元（大功率晶体管及其驱动电路）配合使用，当变频器直流母线电压超过设定阈值时，制动单元导通，电流流经制动电阻消耗能量-64。
工业制动电阻的关键参数包括：
额定阻值：根据制动转矩选择，一般在几欧姆到几百欧姆之间。阻值过小会导致制动电流过大损坏制动单元，阻值过大则制动扭矩不足-26。
额定功率：需结合制动使用率（ED%）与降额系数计算。常见规格覆盖1kW至15kW，更大功率可达100kW以上-39。
耐压等级：常见要求为AC2500V/1min，绝缘电阻≥100MΩ（测试电压500V DC或1000V DC）-3。
了解上述参数是精准检测制动电阻好坏的先决条件，后续检测结果需要与标称参数进行逐项比对。
三、核心检测方法
3.1 制动电阻基础检测法（工业现场新手快速初筛）
检测步骤：
第一步 目视检查：在断电并冷却后，检查制动电阻外观是否出现明显异常：表面烧焦、涂层剥落、电阻丝断裂、连接端子烧蚀松动等。对于熔断型制动电阻，一旦表面出现烧焦发黑痕迹，无需进一步测量即可判断已失效损坏-30。
第二步 触摸检查（断电冷却后） ：用手轻触电阻体表面检查是否有松动或开裂感。但需注意——必须在充分冷却后进行，避免烫伤。
第三步 端子紧固检查：检查连接端子螺丝是否松动、有无氧化腐蚀迹象，使用螺丝刀逐一紧固。
工业现场判断标准：
良好状态：外观完好，无烧焦、裂纹或变色，端子连接紧固，电阻体无松动感。
疑似故障：外壳存在鼓包、烧焦、裂纹；连接端子有明显氧化或松动。
确定损坏：电阻丝断裂、绝缘层脱落、明显烧焦或烧穿。
行业专属注意事项：在起重机、电梯等大惯性负载工业现场，制动电阻的故障往往伴随变频器报警信息（如“直流母线过压”“制动晶体管故障”）。在基础外观检查之前，先记录变频器故障代码有助于快速定位是制动电阻本身问题还是制动单元/制动参数设置问题-。
3.2 万用表检测制动电阻方法（工业新手重点掌握）
这是工业一线最常用、最直接的制动电阻好坏检测方法，也是每一位设备维护人员必须掌握的技能。
第一步：准备与断电确认
断开变频器电源后，等待至少5分钟让直流母线电容充分放电，再用万用表直流电压档确认变频器主回路端子间电压已降至安全范围（低于36V）。必须将制动电阻从电路上至少焊开或断开一端，确保测量时不受电路中其他元件并联干扰-30。
第二步：万用表档位选择与校零
根据制动电阻标称阻值选择合适的电阻档位：
标称阻值100Ω以下 → 选择RX1或200Ω档
标称阻值100Ω~1kΩ → 选择RX10或2kΩ档
标称阻值1kΩ以上 → 选择更高档位-
对于指针式万用表，选好档位后需将两表笔短接，旋转“调零”旋钮使指针指向Ω刻度线的“0”位-。
第三步：电阻值测量与比对
将两支表笔分别接触制动电阻的两个引出端，读取显示数值并与标称阻值进行比较。工业标准允许误差范围通常为±5% （精密级）至±10% （普通级）-10-30。
第四步：结果判断
| 测量结果 | 判断结论 | 推荐处理方式 |
|---|---|---|
| 实测值在标称值的±5%~±10%范围内 | 制动电阻阻值正常 | 可继续使用，建议定期复测 |
| 实测值显著高于标称值（偏大10%以上） | 电阻老化/电阻丝局部断裂 | 建议更换 |
| 实测值显著低于标称值（偏小10%以上） | 匝间短路/绝缘劣化 | 必须更换 |
| 实测值为0（表笔短路指示） | 制动电阻内部短路 | 必须更换 |
| 实测值为无穷大（表笔开路指示） | 制动电阻内部开路/熔断 | 必须更换 |
工业实用技巧：制动电阻实际应用中，标称功率一般比实际消耗功率偏小，因此阻值略微偏小不一定直接导致烧毁，但若偏小超过10%，制动电流显著增大可能损坏制动单元-20。建议工厂维修人员在更换制动电阻时，用万用表实测新电阻的阻值并记录存档，便于后续对比排查。
3.3 工业专业仪器检测制动电阻方法（进阶精准检测）
对于工厂批量检测、电梯维保精密排查、大功率制动电阻箱质检等专业场景，仅靠万用表是不够的，需要采用专业仪器进行多维度检测。
方法一：绝缘电阻测试（兆欧表法）
绝缘电阻劣化是制动电阻的隐性杀手，用万用表测不出问题，但一旦通电就出现漏电击穿。
操作流程（参照ABB ACS880系列制动电阻绝缘测试规范）-41：
停止变频器并完成断电、放电操作；
确保制动电阻电缆连接至电阻端，并从变频器输出端子处断开；
在变频器端，将制动电阻电缆的R+和R-导线短接在一起；
用兆欧表（测试电压1000V DC）测量导线与保护地（PE）之间的绝缘电阻；
标准要求：绝缘电阻必须大于1MΩ。
对于更高要求的检测场景（如电梯、轨道交通制动电阻），绝缘电阻需满足：施加500V DC时绝缘阻值≥100MΩ-10-12。
方法二：耐压测试
验证制动电阻在高压条件下的绝缘可靠性。根据GB/T标准要求，制动电阻箱需施加AC2500V/50Hz电压持续1分钟，观察是否发生击穿或闪络现象-3-12。无击穿、无闪络即为合格。
方法三：温升特性测试
在额定电流条件下运行制动电阻，使用热电偶或红外热像仪监测电阻表面温度变化，绘制温升曲线。标准要求额定电流下表面温升≤65K（以环境温度25℃为基准），允许温升上限通常≤150℃-12-10。
方法四：精密电阻值测量（精密电桥法）
使用精密数字电桥（LCR测试仪）在标准环境温度下测量制动电阻阻值，测量精度可达0.01%级别，用于出厂质检或故障复测。测量范围建议覆盖0.01Ω~100kΩ，标称值偏差应控制在±1%以内-11。
方法五：脉冲耐受能力测试
模拟制动电阻在实际工况中的短时过载能力，施加10倍额定电流持续2秒后测试性能稳定性，评估是否出现参数漂移或损坏-10。
专业群体建议：对于大批量制动电阻入厂检验，建议采用“三步法”——万用表快速筛除开路/短路→兆欧表排查绝缘劣化→抽检耐压测试。既保证效率又不遗漏关键隐患。
四、补充模块
4.1 工业制动电阻不同类型检测重点
1. 波纹制动电阻（大功率型，适用于电梯、起重机、塔吊）

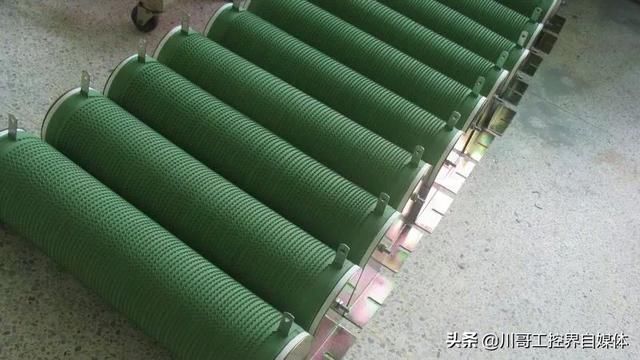

检测重点在于电阻值和绝缘电阻。波纹电阻由扁带波浪形合金电阻丝缠绕在陶瓷管上构成，阻值范围通常为1Ω~1kΩ（精度±5%），耐压要求AC2500V/1min，绝缘电阻≥100MΩ-3。检测时需重点关注电阻丝有无局部烧蚀断裂、绝缘层有无脱落。
2. 铝壳制动电阻（工业通用型）
散热好、防护等级高，适用于粉尘多、空间受限的工业环境-26。检测重点包括外壳完整性、连接端子紧固度和绝缘电阻。铝壳电阻的接地端子必须可靠接地，否则绝缘劣化时存在外壳带电风险。
3. 绕线式陶瓷制动电阻（精密型）
适用于需要稳定阻值的工业精密设备。检测重点为阻值稳定性和热疲劳性能，需关注长期高温运行后阻值漂移是否在±2%以内-11。
4. 不锈钢栅极制动电阻（轨道交通、大功率工业设备）
用于机车牵引系统动态制动、港口起重设备等大功率场景-10。检测重点包括大电流承载能力、抗振性能和温升控制，需按IEC60068-2-6标准进行10-55Hz扫频振动试验-10。
4.2 工业制动电阻检测常见误区（避坑指南）
以下是工业现场高频发生的制动电阻检测误区，规避这些问题可以大幅提升检测准确性：
误区1：在线测量制动电阻阻值
许多维修人员在不断开制动电阻与变频器连接的情况下直接用万用表测量，由于变频器内部制动单元、直流母线电容等元件的并联效应，测量值严重失真。✅ 正确做法：必须至少断开制动电阻一端的连接线。
误区2：忽略环境温度对阻值的影响
制动电阻的阻值会随温度变化而漂移。在刚断电的“热态”下测量阻值，往往比标称值偏高。✅ 正确做法：等待制动电阻充分冷却至室温后再测量，或记录温度值后对照电阻温度系数进行校正。
误区3：只测阻值不测绝缘
很多维修人员测完阻值正常就认为制动电阻完好，但实际上绝缘电阻劣化才是导致对地短路、炸机的隐形杀手。✅ 正确做法：阻值检测+绝缘电阻测试必须同步完成，缺一不可。
误区4：忽视接线端子检查
制动电阻在长期大电流工作下，接线端子因热胀冷缩可能出现松动，接触电阻增大导致局部过热进一步烧蚀端子。✅ 正确做法：每次检测时检查并紧固端子螺丝，清除氧化层。
误区5：用万用表直接测兆欧级绝缘电阻
万用表的电阻档位输出电压很低（通常≤3V），无法有效检测高压绝缘性能。✅ 正确做法：使用兆欧表（500V或1000V）进行绝缘电阻测试。
误区6：认为制动电阻平时不发热就是好的
制动电阻在变频器正常恒速运行时确实不发热，只有在减速制动时才工作。但若正常运行时发热，说明制动单元可能存在短路故障导致制动电阻始终接在直流母线上-。✅ 正确做法：结合变频器运行状态综合判断故障点，而非仅靠发热与否下结论。
4.3 工业制动电阻失效典型案例（实操参考）
案例一：西门子G120变频器——制动电阻接线不良导致功率单元烧毁
某设备调试完成后在运行中频繁报警，发现制动电阻接线接触不良。后续尝试运行时变频器不能正常减速，检修后换用一台变频器后恢复正常。进一步分析发现：变频器参数中配置了制动电阻，但实际电阻未正常接入，导致再生能量无法有效消耗，最终损坏功率单元-21。
经验教训：制动电阻的配置参数必须与实际硬件状态一致。若不使用制动电阻，需将“制动电阻功率”参数复位为0，否则极易损坏变频器功率单元-。
案例二：炼钢厂行车——制动电阻电缆接地导致两台变频器连续烧毁
某炼钢厂37kW电机变频器在运行中冒烟，更换新变频器后仅上电10秒再次冒烟。两台变频器烧坏部位相同（预充电电阻位置）。排查发现制动电阻电缆有一处破损后被设备外部火焰灼伤，导致接地。接地后过大的电流损坏了预充电电阻的旁路功率元件，造成连锁烧毁-50。
经验教训：制动电阻电缆的物理防护不容忽视——高温环境、机械摩擦、火花灼伤都可能导致电缆绝缘破损接地，进而引发严重的电气安全事故。建议在高风险工业现场加装电缆护套和接地故障保护。
案例三：电梯系统——制动电阻长期过载导致过热烧毁
某电梯在使用数月后出现制动性能下降、变频器频繁报过电压故障。检查发现制动电阻表面已严重变色，测量阻值从标称75Ω漂升至110Ω。排查原因为选型功率不足（长期过载）且安装位置通风不良-26。更换为更高功率等级的制动电阻并改善通风条件后故障排除。
经验教训：制动电阻选型时需充分考虑实际制动频率和散热条件，建议按峰值功率的1.5-2倍选型裕度-26。在封闭电控柜内应加装强制风冷系统。
五、结尾
5.1 制动电阻检测核心（工业高效排查策略）
结合工业现场实际，建议按照以下分级排查策略进行制动电阻好坏判断：
快速初筛（1分钟内） ：目视外观检查 → 查看变频器故障代码 → 触摸端子检查松动（断电冷却后）。可快速排除断路、烧焦等明显故障。
基础检测（5分钟内） ：断开制动电阻连接 → 万用表电阻档测量阻值 → 与标称值比对（±5%~±10%为合格）。可判断开路、短路及阻值漂移。
绝缘检测（10分钟内） ：兆欧表（500V/1000V）测量对地绝缘电阻 → 确认≥100MΩ（或≥1MΩ依标准）。排查隐性绝缘劣化。
进阶检测（专业场景） ：耐压测试（AC2500V/1min）→ 温升测试（ΔT≤65K）→ 精密电桥复测阻值。
工业高效排查口诀：“一看外观二断线，万用表测阻值变，绝缘测试不可少，耐压温升看条件。”
5.2 制动电阻检测价值延伸（工业维护与选型建议）
日常维护：建议每季度对在役制动电阻进行一次阻值和绝缘检测，特别是电梯、起重机、矿山提升机等涉及人身安全的关键设备。检测记录建档保存，建立趋势分析，及早发现阻值缓慢漂移等隐性故障前兆。
选型建议：制动电阻选型时需综合考虑阻值、功率、使用率（ED%）和散热条件三大要素-64。阻值选择不宜偏小（避免制动单元过流），功率建议留足裕度（按峰值功率1.5-2倍选型）-26。对于频繁制动场景，优先选择铝壳电阻并配置强制风冷-26。
校准建议：精密检测仪器（万用表、兆欧表、耐压测试仪）应按周期送至具备CNAS资质的第三方计量机构校准，确保检测数据的准确性。制动电阻选型参数参考变频器厂家推荐值，但需根据现场工况进行适当调整-。
5.3 互动交流（分享工业制动电阻检测难题）
你在工业现场检测制动电阻时，是否遇到过以下情况：
万用表测出的阻值正常，但通电后变频器依旧报过电压故障？
绝缘电阻测试时测量值忽高忽低，难以判断真实状态？
起重机/电梯在频繁制动场景下制动电阻频繁烧毁，如何从根本上解决问题？
欢迎在评论区分享你在工业制动电阻检测过程中遇到的实操难题和排查经验。如果你有更好的检测技巧或故障判断方法，也请不吝赐教——工业电气维修领域，经验是最好的老师。
关注本号，获取更多工业电子元器件检测实操干货。下期将深入讲解制动单元的检测方法与故障排查，敬请期待！
本文检测方法和标准参考IEC 60322、GB/T 5729及ABB、西门子等主流变频器厂商技术手册编写，内容仅供参考。具体操作请结合现场设备类型、变频器型号及对应产品手册执行，高压操作需由具备资质的专业人员完成。
