模电重中之重：运放那些事儿，这下应该搞懂了
本文为综合整理，点击蓝色标题，可查看参考原文
“庖丁解牛”运用虚短和虚断解决运算放大器问题！

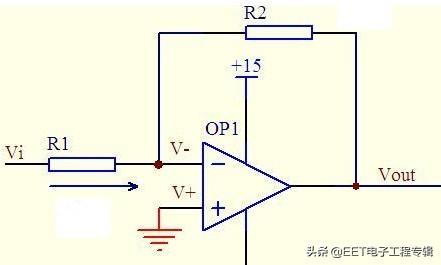

运用虚短和虚断解决运算放大器问题！-面包板社区遍观所有模拟电子技术的书籍和课程，在介绍运算放大器电路的时候，无非是先给电路来个定性，比如这是一个同向放大器，然后去推导它的输出与输入的关系，然后得出Vo=(1+Rf)Vi，那是一个反向放大器，然后得出Vo=-Rf*Vi……最后学生往往得出这样一个印象：记住公式就可以了！如果我们将电路稍稍变换一下，他们就找不着北了！曾经面试过至少100个以上的大专以上学历的电子专业应聘者，结果能将我给出的运算放大器电路分析得一点不错的没有超过10个人！其它专业毕业的更是可想而知了。 为此本人特搜罗天下运放电路之应用，来个“庖丁解牛”...
资料：基于运算放大器和模拟集成电路的电路设计（第3版）.pdf 基于运算放大器和模拟集成电路的电路设计（第3版）_模拟技术-面包板社区资料：运算放大器应用技术手册_英文版.pdf 运算放大器应用手册_模拟技术-面包板社区资料：怎样使用运算放大器.pdf 运算放大器应用手册_模拟技术-面包板社区资料：运放参数的详细解释和分析-合集(1-25).pdf 资料：运放参数的详细解释和分析_模拟技术-面包板社区资料： 图解运放电路/OP放大电路设计/OP放大器应用技巧100例 图解运放电路/OP放大电路设计/OP放大器应用技巧100例_模拟技术-面包板社区运放设计经验谈：运放十坑 运放设计经验谈：运放十坑-面包板社区1.运放十坑之轨到轨2. 运放十坑之不可忽略的输入偏置电流3.运放十坑之快速下降的PSRR4.运放十坑之乱加的补偿电容5.运放十坑之被冤枉的共模输入范围6.运放十坑之不可忽略的压摆率7.运放十坑之被遗忘的反馈电阻8.运放十坑之失效的AD6209.运放十坑之ADC的采样时间被运放拖累10.运放十坑之被遗忘的功耗

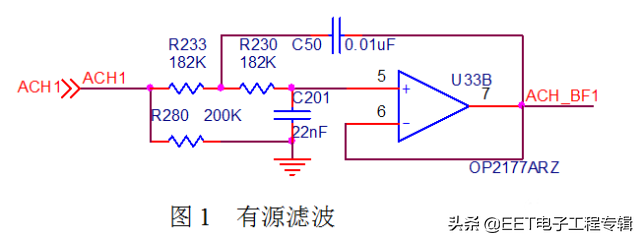

详解运放七大应用电路设计 详解运放七大应用电路设计_模拟技术-面包板社区运放的基本分析方法：虚断，虚短。对于不熟悉的运放应用电路，就使用该基本分析方法。运放是用途广泛的器件，接入适当的反馈网络，可用作精密的交流和直流放大器、有源滤波器、振荡器及电压比较器...

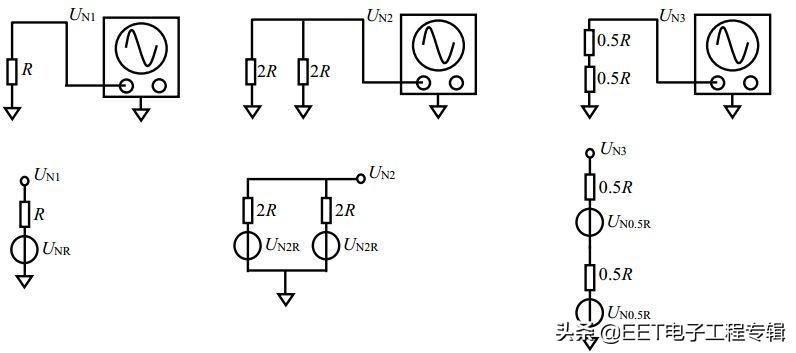

运放32个经典应用电路 运放32个经典应用电路_模拟技术-面包板社区运算放大器使用的6个注意事项 运算放大器使用的6个注意事项_模拟技术-面包板社区1、注意输入电压是否超限2、不要在运放输出直接并接电容3、不要在放大电路反馈回路并接电容4、注意运放的输出摆幅5、注意反馈回路的Layout6、要重视电源滤波大神带你读懂运放手册之噪声篇 大神带你读懂运放手册之噪声篇_模拟技术-面包板社区1.一个有趣的问题？2 个 1kΩ 电阻串联，与 1 个 2kΩ 电阻噪声一致吗？2 个 500Ω 电阻并联，与 1 个 2kΩ 电阻噪声一致吗？...

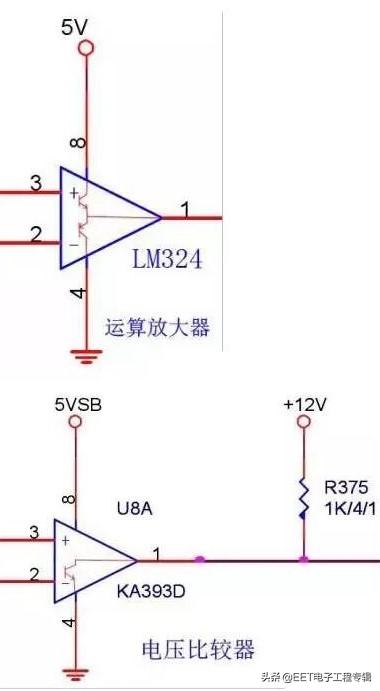

资料：噪声与运算放大器电路.pdf 谈谈噪声与运算放大器电路_模拟技术-面包板社区运放电路降噪解决方法 运放电路降噪解决方法_模拟技术-面包板社区运放与比较器的本质区别 运放与比较器的本质区别_模拟技术-面包板社区运算放大器和比较器无论外观或图纸符号都差不多，那么它们究竟有什么区别，在实际应用中如何区分？图文全面分析一下，夯实大家的基础，让工程师更上一层楼...
运算放大器可以替代比较器吗? 运算放大器可以替代比较器吗?-面包板社区关于比较器的原理及应用 关于比较器的原理及应用-面包板社区案例&电路： 运算放大器datasheet参数详细中文解析 运算放大器datasheet参数详细中文解析！_电源技术与新能源-面包板社区2阶运放电路大派送 【博客大赛】2阶运放电路大派送-面包板社区你的运放会振荡吗？ 你的运放会振荡吗？-面包板社区运算放大器的简易测量 运算放大器的简易测量_测试测量技术-面包板社区一招教你如何正确使用运放的禁用引脚 一招教你如何正确使用运算放大器的禁用引脚-面包板社区运算放大器电源上电时序导致的风险分析 运算放大器电源上电时序导致的风险分析_电源技术与新能源-面包板社区基础知识点
学好运算放大器的16个基础知识点 学好运算放大器的16个基础知识点-面包板社区运算放大器电路的工作原理 关于运算放大器电路的工作原理-面包板社区运算放大器15个常见指标介绍 运算放大器15个常见指标介绍-面包板社区运算放大器主要的20几个参数 工程师须搞懂：运算放大器主要的20几个参数......_电源技术与新能源-面包板社区放大电路中引入负反馈的方法 放大电路中引入负反馈的方法-面包板社区
什么是轨对轨运放？
1.所谓轨对轨(rail-to-rail)运算放大器轨对轨放大器，指的是放大器输入和输出电压摆幅非常接近或几乎等于电源电压值。
2.不是所有的rail to rail 运放输入和输出都接近电源，有的只是输入有的只是输出，当然也有的输入输出都是rail to rail 的，该类运放的最大特点就是可以扩展信号的电压范围，但一般输出电流较小，在大电流的情况下并不能保证rail to rail
3.在低电源电压和单电源电压下可以有宽的输入共模电压范围和输出摆幅.
4.轨至轨输入，有的称之为满电源摆幅(R-R)性能，可以获得零交越失真，适合驱动ADC，而不会造成差动线性衰减。实现高精密度应用。有轨至轨运放和轨至轨比较器。
5.rail-to-rail，只是一个概念，其实就是正负电源(±V)供电运算放大器。2. 所说，我不能苟同。其实一切高深的复杂的电路，追根朔源，都可以看作由简单的分离元件组成。运算放大器供电方式：
1，±V
2，+V和GND。
这两种供电方式，各有各的特点。
1，±V
用三极管的截止失真来说，这种方式输入，不要加入直流输入成分，它的“静态工作点”电压是0V，所以动态范围非常大，接近电源。优点：失真小，态范围非常大(振幅接近V)。缺点：双电源输入，电路变得复杂。
2，+V和GND。
还拿用三极管的截止失真来说，这种方式输入，如果在输入端不加入直流成分(1/2V)，那么在输入信号电压很大时，信号的负半周期，就是出现截止失真。设计方案，在输入端加入直流成分(稍稍大于1/2V)，它的“静态工作点”电压是1/2V左右。这样所以动态范围也可以非常大，接近电源1/2V左右。优点：单电源输入，电路简单。缺点：不接入直流成分，失真大;如果作为高音质声音放大，会引起左右分离度降低等情况。
综上情况，在高性能运算放大器电路中，采用rail-to-rail设计方案比较好。
6.再补充一下：
轨至轨输入/输出功能扩大了动态范围，最大限度地提高了放大器的整体性能。例如，CMOS型轨至轨输入/输出放大器就比较适用于具有以下特性的单电源应用：输入和输出轨上的摆幅很小、极低的静态电流以及极低的输入偏置电流。但是，其噪声通常比双极性射极跟随器放大器要高得多。
轨至轨运放在整个共模范围内，输入级的跨导基本保持恒定，这对低电压应用是至关重要的。因为当电源电压逐步下降时，晶体管的阈值电压并没有减小，但是运放的共模输入范围越来越小，这可能也正使设计出符合低压低功耗要求，输入动态幅度达到全摆幅的运放成为一种必需。
7.注意场合就是电源设计，双电源输入，电路变得复杂。一孔之见：1，同源电源采用，-V设计要...... 2，电源±V输入注意去耦平衡
轨对轨意思是，可以最大限度的输出信号，接近于电源的电压。
轨对轨运放 ：从输入来说, 其共模输入电压范围可以从负电源到正电源电压; 从输出来看, 其输出电压范围可以从负电源到正电源电压.
rail-to-rail翻译成汉语即“轨至轨”，指器件的输入输出电压范围可以达到电源电压。
传统的模拟集成器件，如运放、A/D、D/A等，其模拟引脚的电压范围一般都达不到电源，以运放为例，电源为+/-15V的运放，为确保性能(首先是不损坏，其次是不反相，最后是足够的共模抑制比)，输入范围一般不要超过+/-10V，常温下也不要超过+/-12V;输出范围，负载RL>10kohm时一般只有+/-11V，小负载电阻(600ohm)时只能保证+/-10V。这对器件的应用带来很多不便。

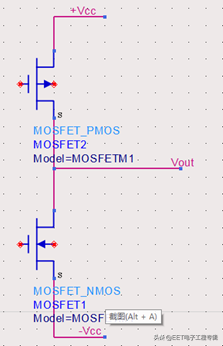

rail-to-rail的器件，一般都是低压器件(+/-5V 或 single +5V)，输入输出电压都能达到电源(输入甚至可以超过)。其原理上的秘诀便在于电流模+NPN/PNP互补输入结构。
rail-to-rail器件的某些设计思想，对我们自己设计电路也可以提供一些有益的思路。
“轨到轨(rail-to-rail)”的特性即:它的输入或输出电压幅度即使达到电源电压的上下限，此时放大器也不会像常规运放那样发生饱和与翻转。例如，在5V单电源供电的条件下，即使输入、输出信号的幅值低到接近0V，或高至接近5V，信号也不会发生截止或饱和失真，从而大大增加了放大器的动态范围。这在低电源供电的电路中尤其具有实际意义。
