分享电感器的3个典型应用电路

LC滤波电路

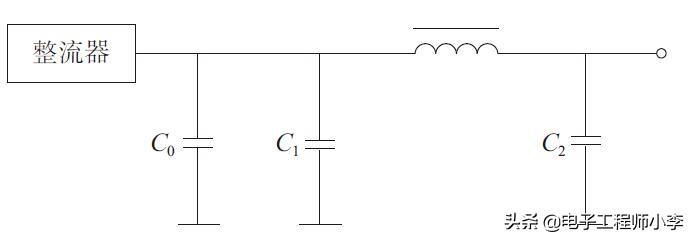

如图6-8所示为LC滤波电路，该滤波电路是由电感做主要元件来构成的，这里电感量要比较大。C0和C2是滤波电容，C1是高频滤波电容。电容对直流电的阻碍作用是无穷大的，而电感对直流电的阻碍作用几乎为零，所以当电路中有直流电时，电流会顺着电感的方向输出当交流电通过时，电感会对交流电有很大的阻碍作用，然后流过电容接地。

LC谐振电路

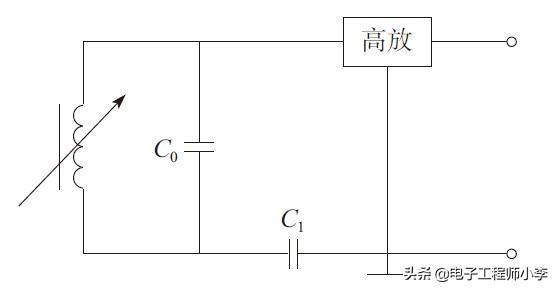

如图6-9所示为收音机LC谐振电路，这是由电感器与电容器组成的谐振选频电路。可变电感器L与电容器C1组成调谐回路，通过调节电感即可改变谐振频率，从而达到选台的作用。

图6-8　LC滤波电路

图6-9　LC谐振电路

电感的串并联电路

1.串联

如图6-10所示，两个电感串联。电感的串联和电阻的串联形式是一样的，两只电感器首尾相连。电感串联后总的电感量是两个电感的电感量之和。

2.并联

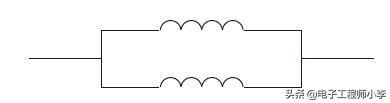

如图6-11所示，两个电感并联。电感的并联和电阻的并联一样，电感并联之后总的电感量为两只电感量的倒数之和。

图6-10　电感器的串联

图6-11　电感器的并联
